Definire i parametri della superficie di irrigidimento: tipo 'Vincolo dell'asta'
Definizione dei parametri della superficie di irrigidimento: tipo 'Vincolo dell'asta'

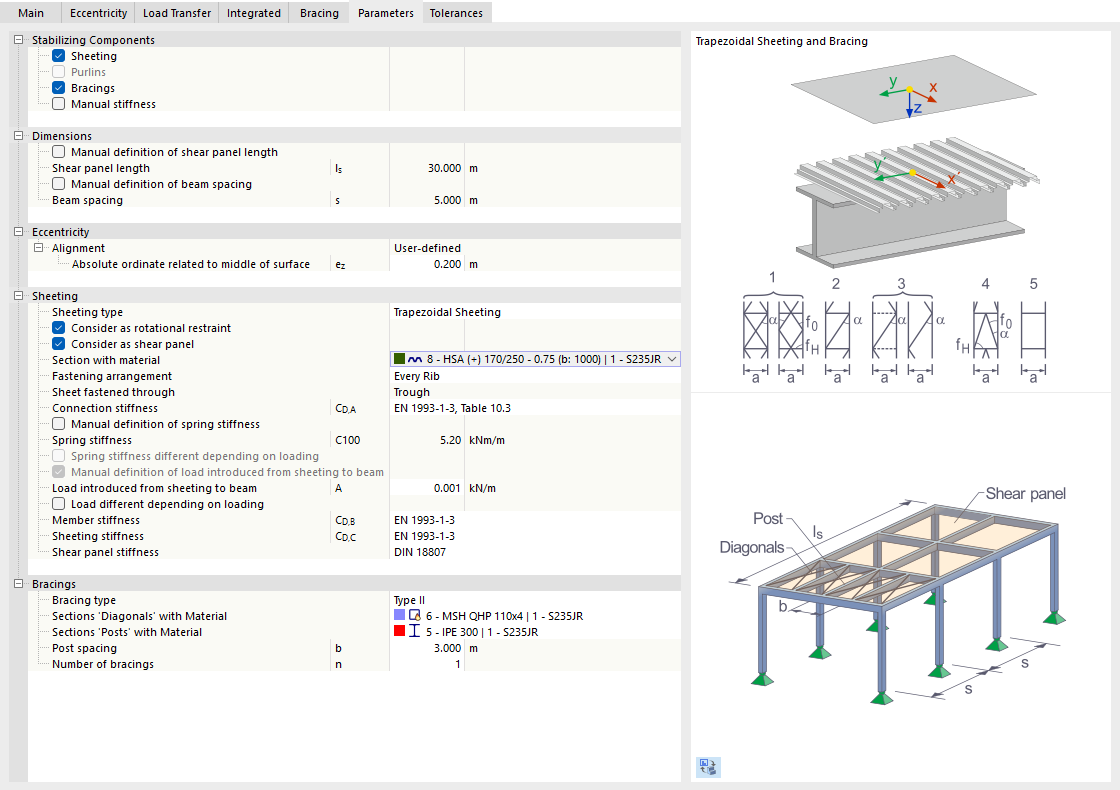

La finestra di dialogo per la definizione dei parametri di una superficie di irrigidimento mostra la scheda Parametri per il tipo di irrigidimento "Vincolo dell'asta". Nella sezione "Componenti stabilizzanti" sono attivati la lamiera e i controventi; la lunghezza del campo di taglio è di 30,000 m e la distanza delle travi di 5,000 m. Come lamiera grecata è definita la sezione 8 – HSA (-) 170/250 – 0,75 in S235JR, la cui rigidezza a taglio è assunta pari a 5,20 kN/m secondo EN 1993-1-3, Tabella 10.3. Il tipo di irrigidimento "Diagonali" utilizza diagonali in MSH QHP 110x4 e pali in IPE 300 con una distanza dei pali di 3,000 m.
