Definire i parametri della superficie di rinforzo: tipo 'superficie'
Definire i parametri della superficie di rinforzo: tipo 'Superficie'

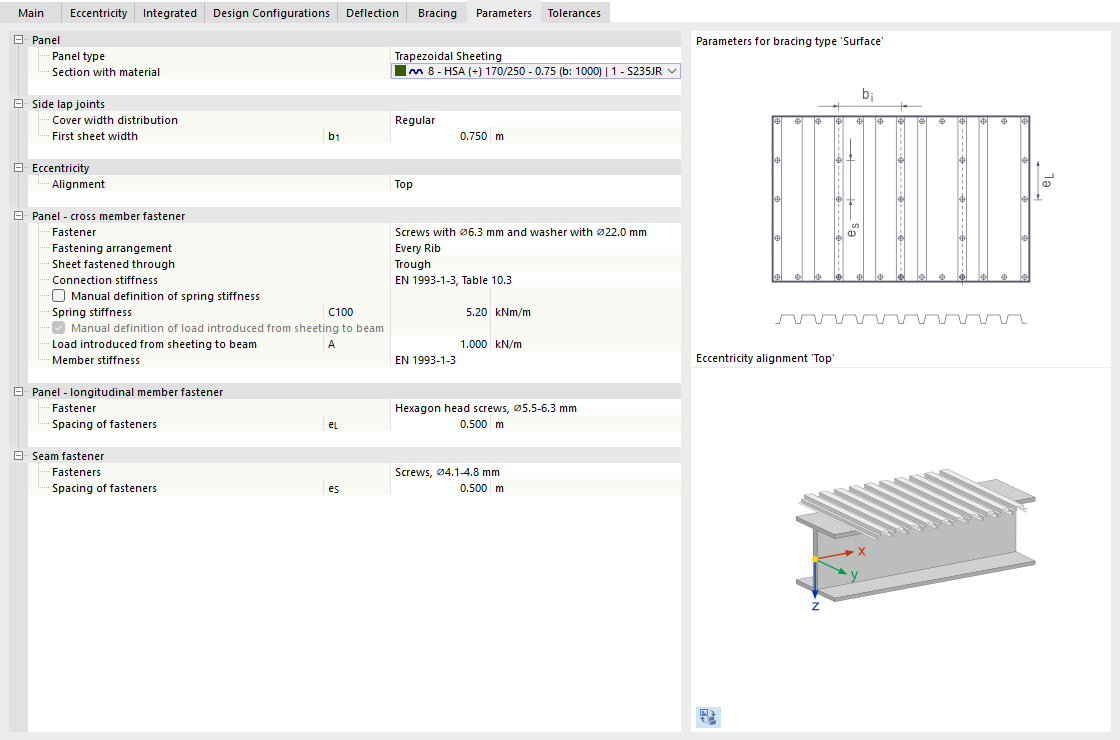

Il dialogo „Controvento" mostra i parametri per il tipo di riempimento „Superficie" con una lamiera grecata. Le giunzioni longitudinali sono eseguite regolarmente. Per i travi secondari sono definiti bulloni ø 6.3 mm con rondella ø 22.0 mm a ogni nervatura sull'ala inferiore, whereby la rigidezza del giunto di 5.20 kN/m viene determinata secondo EN 1993-1-3, Tabella 10.3. Le travi longitudinali e le giunzioni longitudinali utilizzano bulloni esagonali ø 5.5-6.3 mm rispettivamente bulloni ø 4.1-4.8 mm con una distanza dei dispositivi di fissaggio di 0.500 m. Le grafiche illustrano la disposizione dei pannelli e l'eccentricità alla trave a I.
