Risultati della superficie della base della colonna in RFEM
Visualizzazione dei risultati in RFEM delle tensioni equivalenti di von Mises alla base della colonna di una struttura in acciaio.

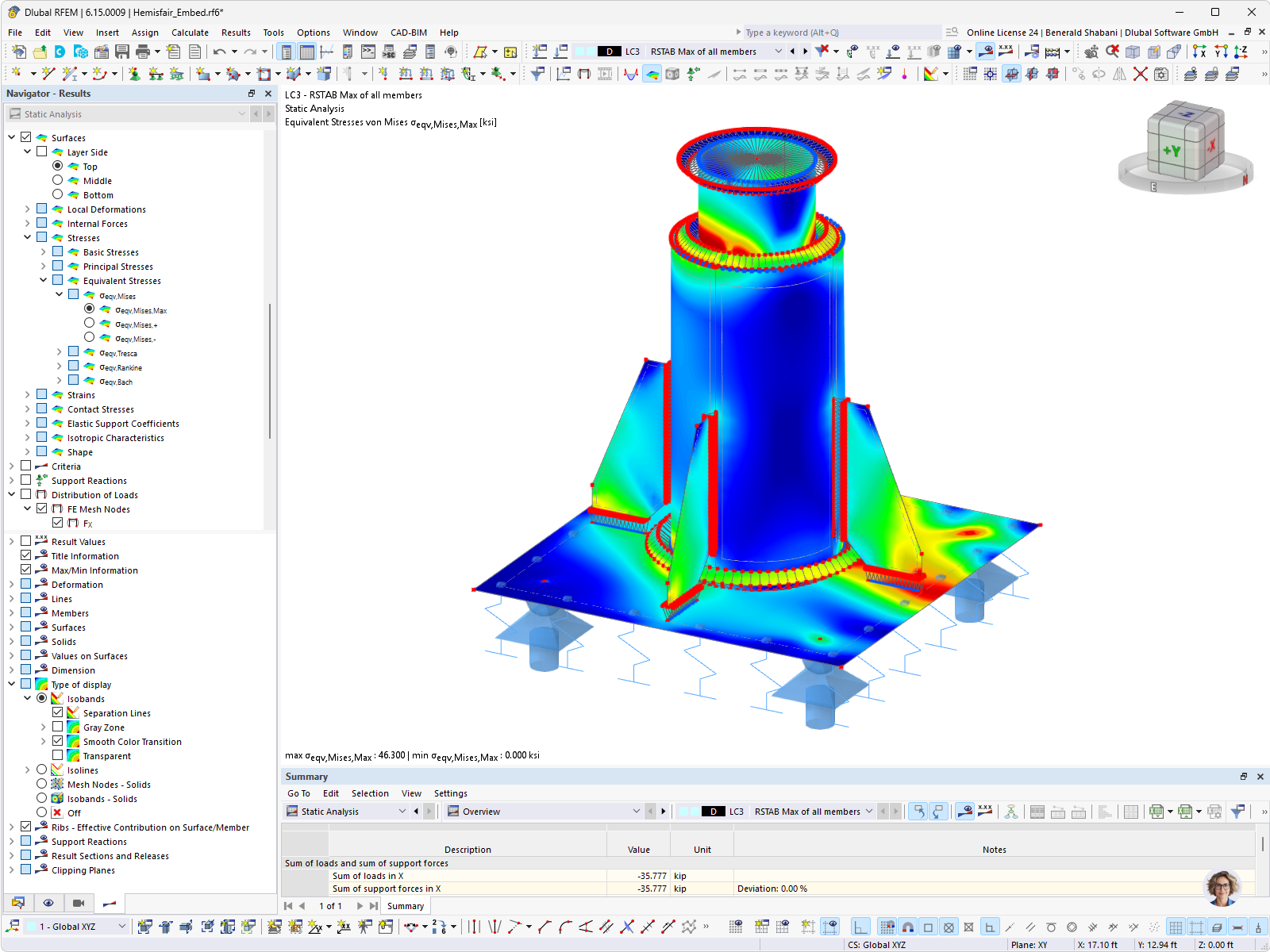

L'immagine mostra i risultati di superficie alla base della colonna di una struttura in acciaio in RFEM. La rappresentazione a colori visualizza le tensioni equivalenti di von Mises nella piastra di base, nella colonna e nelle contropiastre collegate. In questo modo è possibile riconoscere le aree con tensioni maggiori e minori all'interno del componente strutturale. © Novum Structures
Usato in
Modello 3D
Non è possibile scaricare
Progetto cliente / Solo visualizzazione
Ulteriori informazioni sul modello 3D
Specifiche
| Numero di nodi | 2121 |
| Numero di linee | 3158 |
| Numero di aste | 1304 |
| Numero di superfici | 242 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 0,278 t |
| Dimensioni (metriche) | 0.610 x 0.630 x 0.610 m |
| Dimensioni (imperiali) | 2 x 2.07 x 2 feet |
