Area del nodo con opzione di visualizzazione del modello 'Tagliato tramite sezione'
Area del nodo con opzione di visualizzazione del modello 'Tagliato tramite sezione'
2026-09-01
064597

Area del nodo con opzione di visualizzazione del modello 'Tagliata mediante sezione'

Area del nodo con opzione di visualizzazione del modello 'Tagliato tramite sezione'

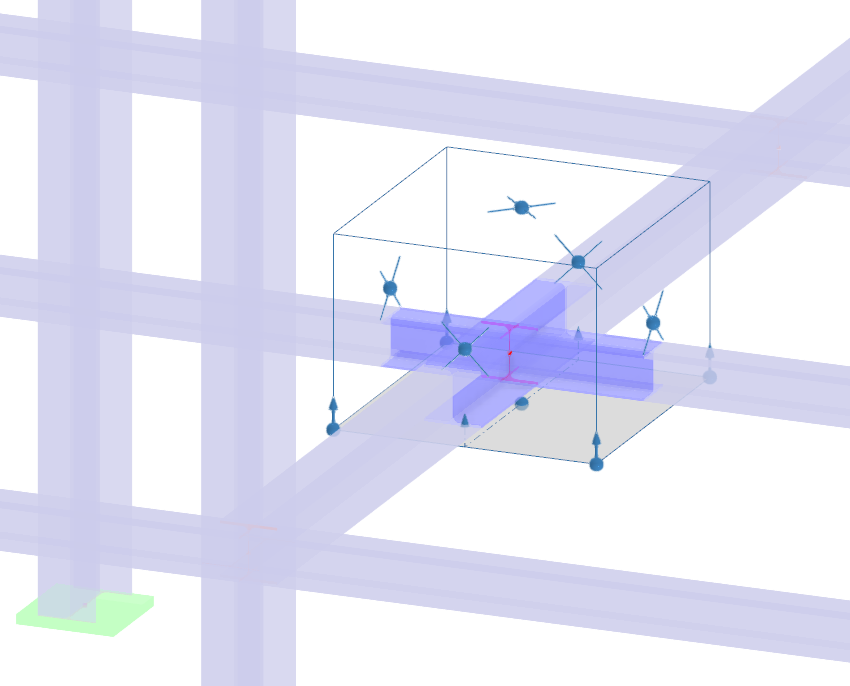

L'illustrazione mostra l'area del nodo di una struttura in acciaio nel modello 3D, rappresentata con la visualizzazione del modello "Ritaglio tramite sezione". Un ritaglio cubico circonda il giunto, in cui si trovano due travi che si incrociano con un componente intermedio in rappresentazione non trasparente. Gli elementi circostanti come pilastri e altre travi appaiono ritagliati e trasparenti.
