Continuous Beam Design with Hinges and Overhanging Ends

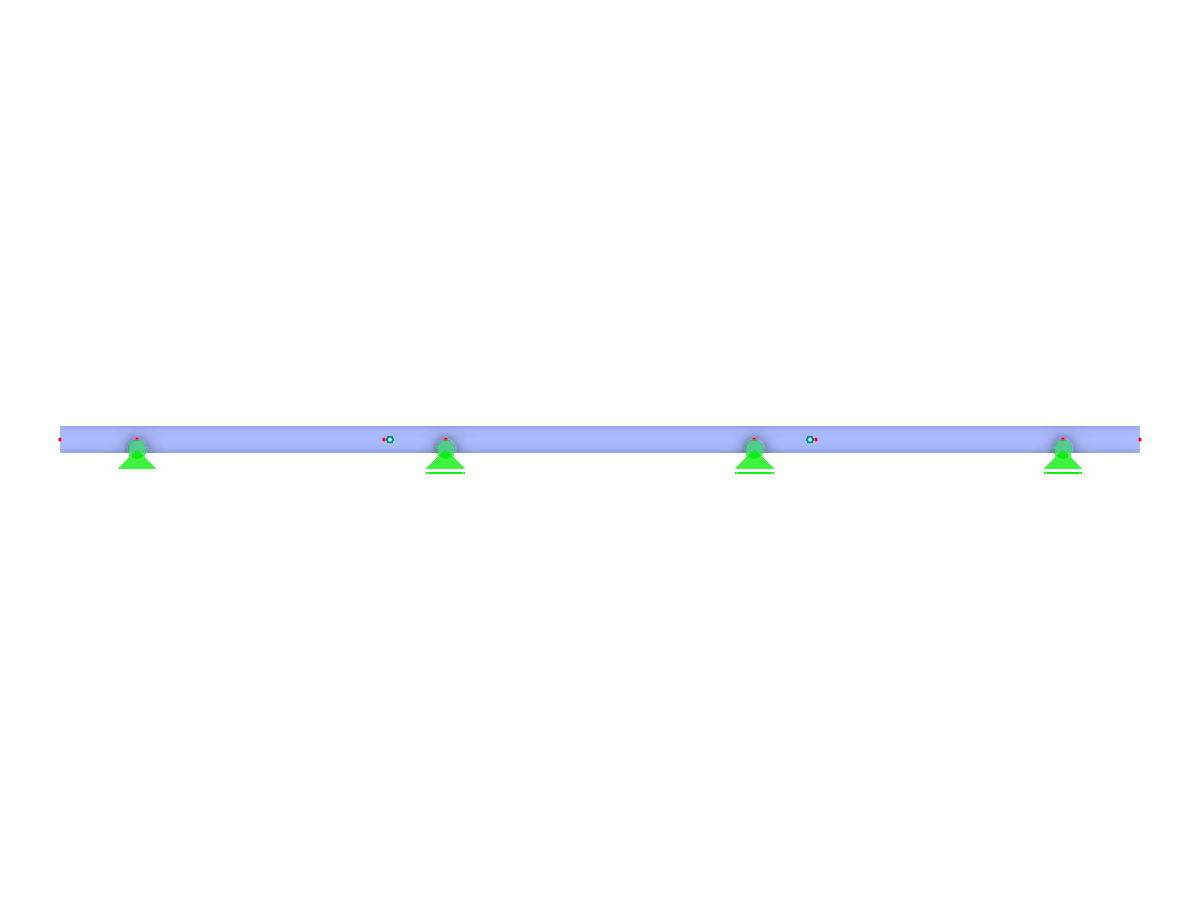

Diagramma di una trave Gerber con cerniere in campate dispari ed estremità a sbalzo, che illustra le caratteristiche del progetto strutturale.
L'immagine mostra la rappresentazione di una trave continua con cerniere inserite in punti specifici per creare una trave Gerber. Il progetto della trave prevede campate dispari dotate di cerniere ed estremità a sbalzo su entrambi i lati. Le cerniere consentono il movimento rotazionale, che può essere utilizzato nella progettazione per semplificare l'analisi e la costruzione. Questa configurazione strutturale è ideale per gestire in modo efficiente la distribuzione del carico.
Usato in
Modello 3D
Specifiche
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 8 |
| Numero di linee | 7 |
| Numero di aste | 7 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 7 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,131 t |
| Dimensioni (metriche) | 7.000 x 0.000 x 0.000 m |
| Dimensioni (imperiali) | 22.97 x 0 x 0 feet |
