Sbalzo con Apertura dell'Anima e Superfici Profilo a T

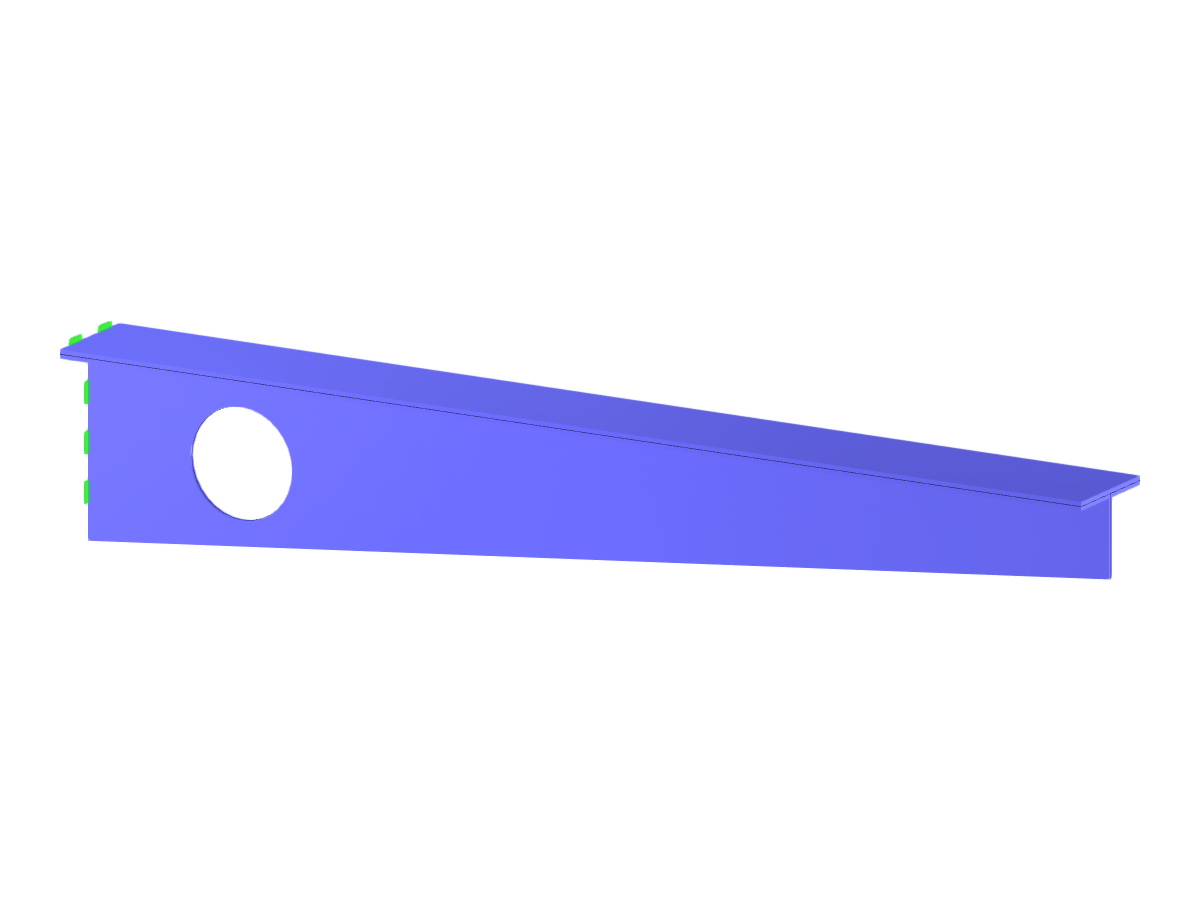

Struttura a sbalzo con un profilo a T che presenta un'apertura nell'anima, creata con superfici.
L'immagine mostra una struttura a mensola composta da elementi superficiali. Presenta un profilo a T con un'apertura distinta nell'anima, che mostra un approccio progettuale comune per ridurre l'uso di materiale mantenendo l'integrità strutturale. Questa apertura può servire a scopi funzionali come la riduzione del peso o il passaggio di impianti.
Modello 3D
Specifiche
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 9 |
| Numero di linee | 11 |
| Numero di aste | 0 |
| Numero di superfici | 3 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,087 t |
| Dimensioni (metriche) | 2,000 x 0,350 x 0,200 m |
| Dimensioni (imperiali) | 6.56 x 1.15 x 0.66 feet |
