Sbalzo con Apertura nell'Anima in Superfici a Profilo I

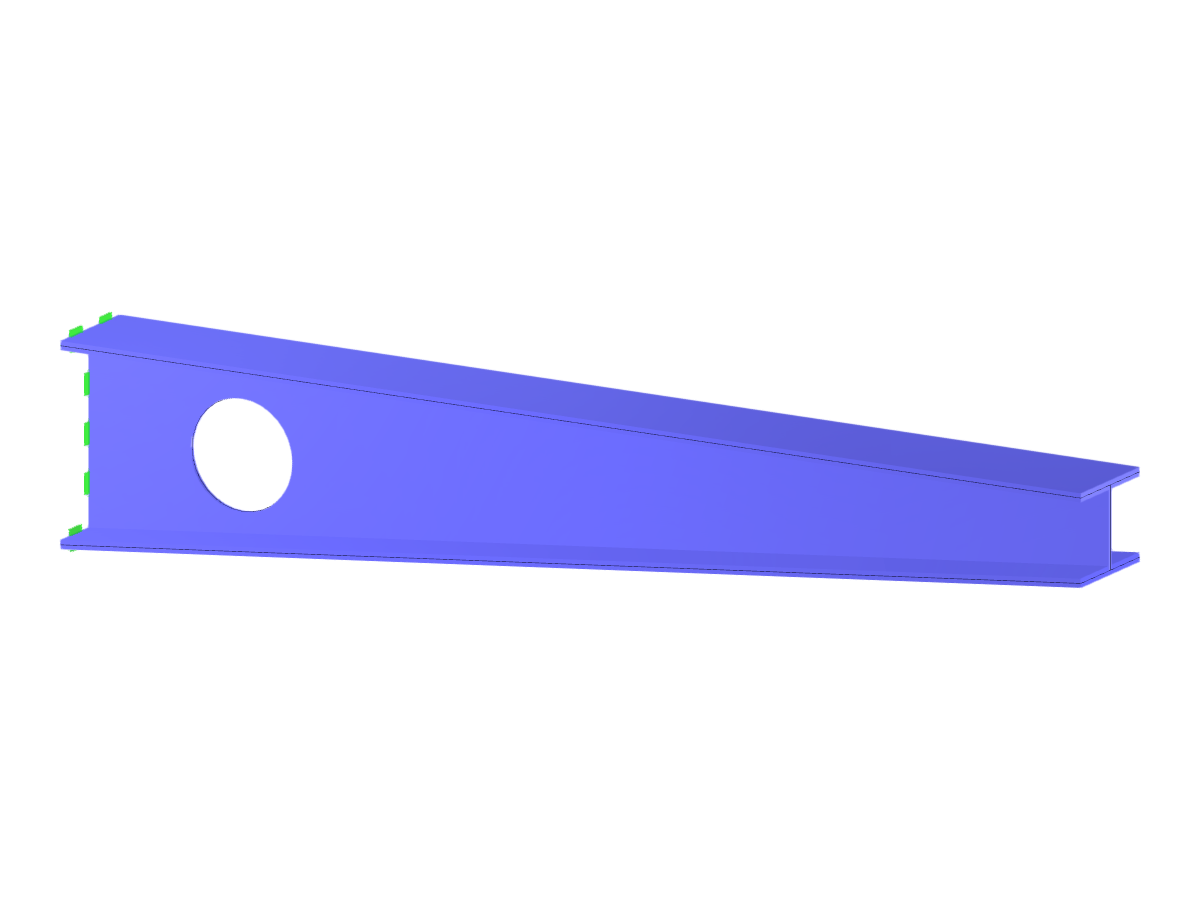

Una struttura a mensola con sezione a I e apertura nell’anima, visualizzata in un modello di superficie che mostra la geometria e i dettagli di progetto.
L'immagine rappresenta una trave a sbalzo costruita utilizzando elementi superficiali con una sezione trasversale a profilo a I distinta. In particolare, un'apertura è posizionata strategicamente nell'anima della trave, il che potrebbe influenzare l'integrità strutturale e la distribuzione del carico. Il modello dimostra efficacemente l'applicazione di tecniche avanzate di superficie nell'ingegneria strutturale per ottimizzare il design e la funzionalità.
Modello 3D
Specifiche
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 13 |
| Numero di linee | 17 |
| Numero di aste | 0 |
| Numero di superfici | 5 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,138 t |
| Dimensioni (metriche) | 2,000 x 0,350 x 0,200 m |
| Dimensioni (imperiali) | 6.56 x 1.15 x 0.66 feet |
