Strutture a Guscio Anticlastiche su Pianta Quadrata

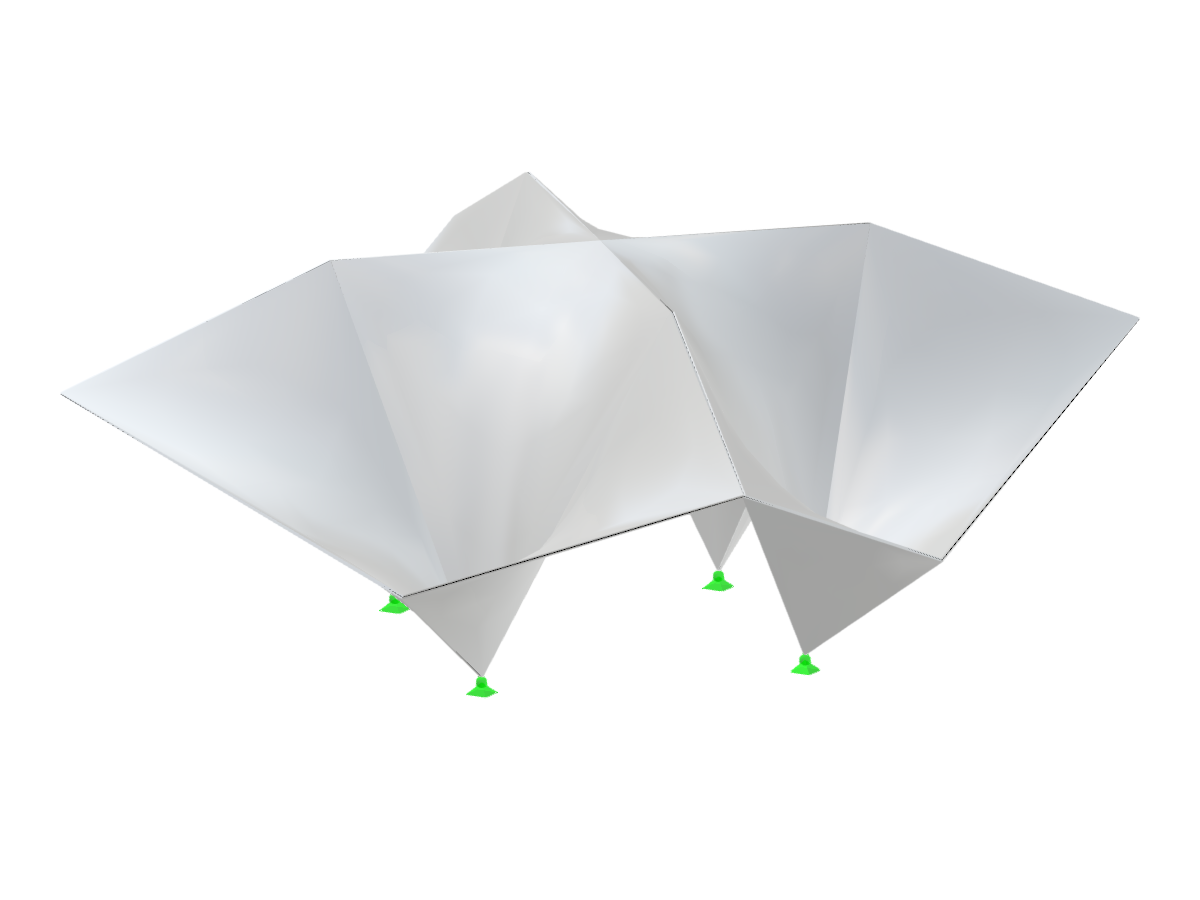

I gusci anticlastici formano un sistema di spazi definiti con dodici superfici a paraboloide iperbolico disposte su una pianta quadrata.
L'immagine rappresenta una serie di gusci anticlastici, illustrando un approccio sistematico alla definizione dello spazio mediante superfici hypar. La disposizione presenta dodici distinte superfici hypar configurate su una pianta quadrata, dimostrando tecniche di progettazione strutturale e architettonica. Tali strutture sono caratterizzate dalla loro forma a paraboloide iperbolico, che offre vantaggi estetici e funzionali unici nella costruzione.
Usato in
Modello 3D
Specifiche
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 17 |
| Numero di linee | 28 |
| Numero di aste | 0 |
| Numero di superfici | 12 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 175,307 t |
| Dimensioni (metriche) | 20.000 x 10.000 x 20.000 m |
| Dimensioni (imperiali) | 65.62 x 32.81 x 65.62 feet |
