Struttura a botte con geometria a diaframma
Vista dettagliata di una struttura a volta a botte semicilindrica con geometria del diaframma definita da altezza e raggio.

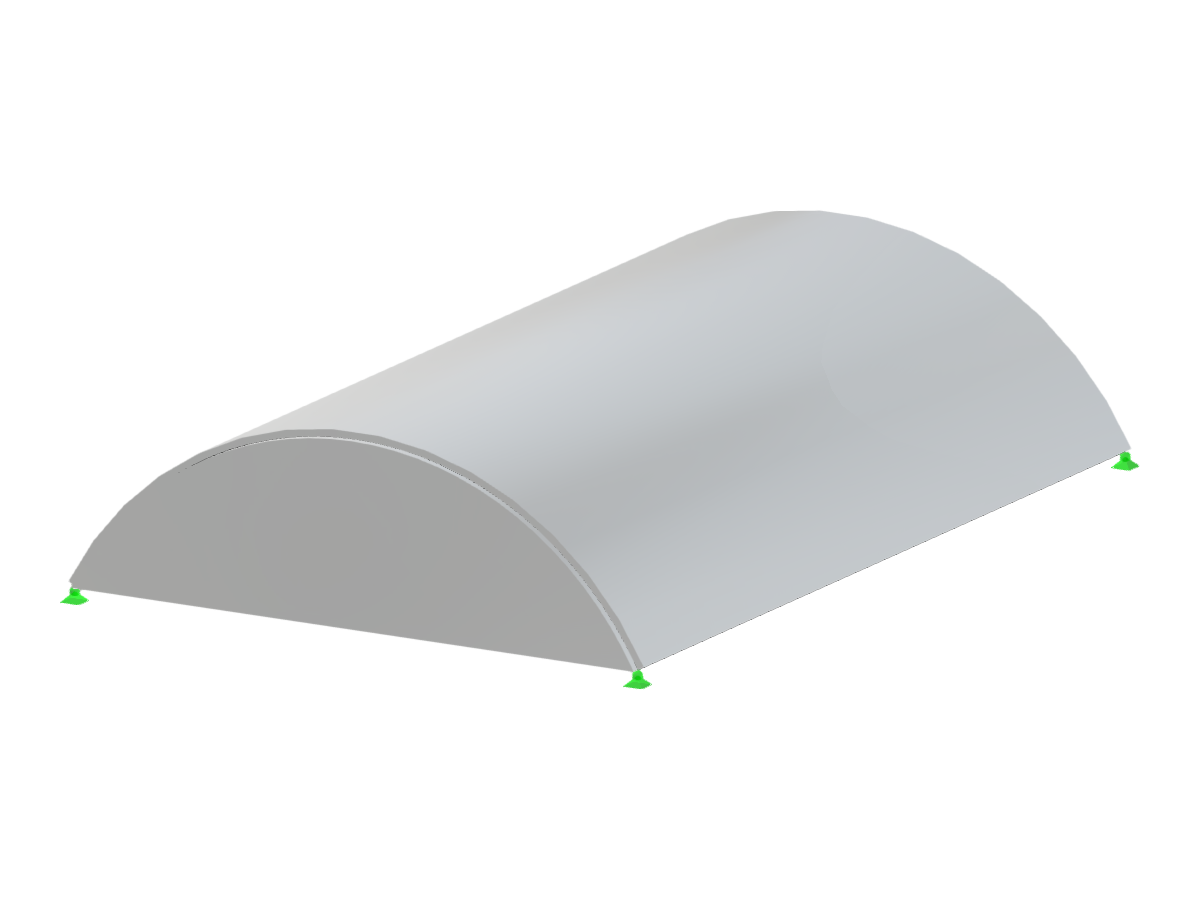

L'immagine raffigura una volta a botte semicilindrica caratterizzata da una geometria a diaframma. La geometria della volta è definita attraverso la sua altezza e il raggio, illustrando un arco liscio e semicircolare. Il progetto strutturale enfatizza l'integrazione degli elementi a diaframma che forniscono stabilità e assistenza. Questa configurazione è frequentemente applicata in architettura e ingegneria strutturale per ottenere un'efficiente distribuzione del carico.
Usato in
Modello 3D
Specifiche
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 4 |
| Numero di linee | 6 |
| Numero di aste | 0 |
| Numero di superfici | 3 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 9,059 t |
| Dimensioni (metriche) | 4.000 x 1.200 x 6.000 m |
| Dimensioni (imperiali) | 13.12 x 3.94 x 19.69 feet |
