Extension Pôle élémentaire Otzenrath en construction hybride

Modèle de structure 3D de l'extension de l'école primaire d'Otzenrath en construction hybride d'éléments bois et d'éléments en béton

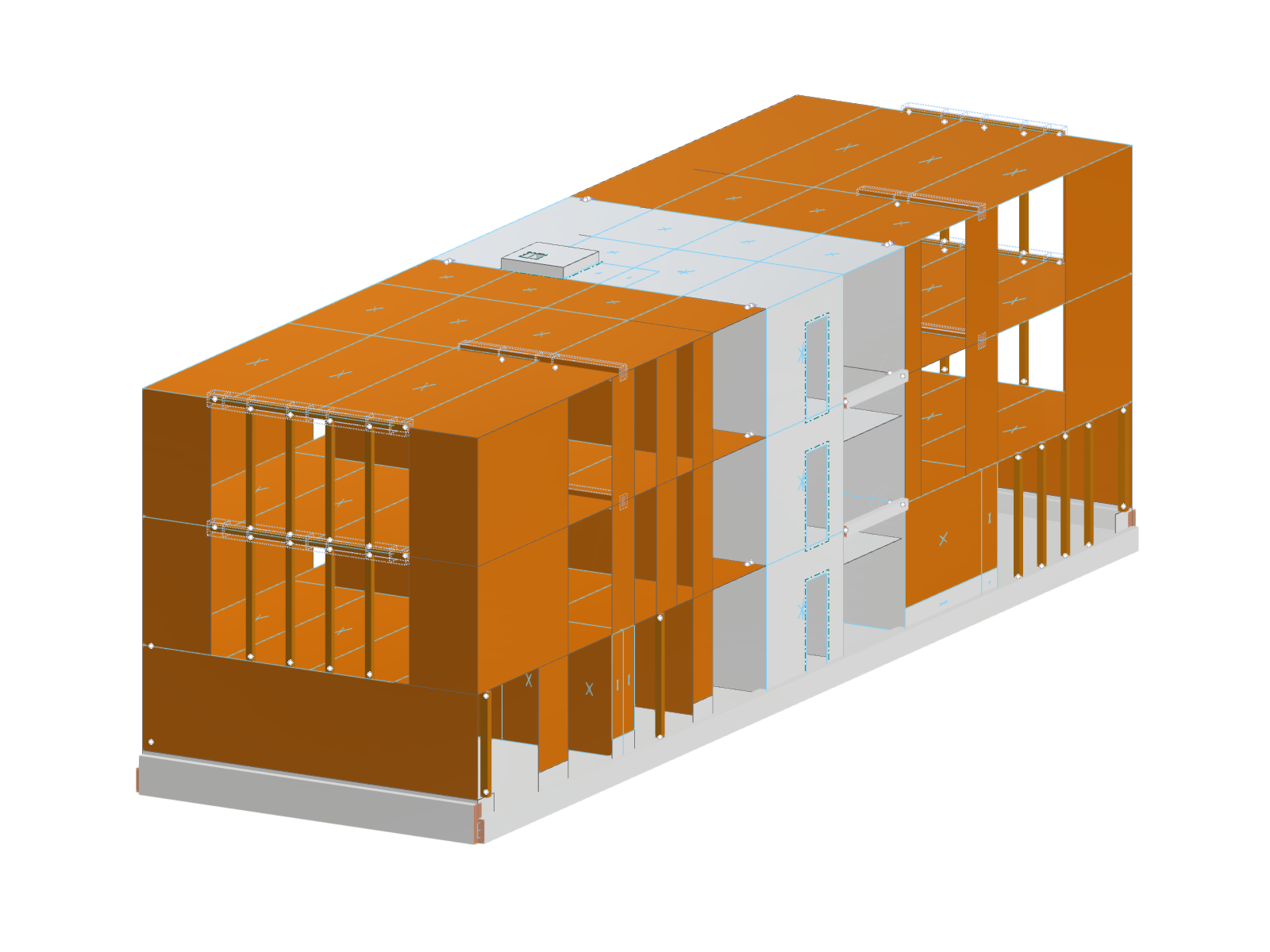

Le modèle de bâtiment 3D montre l'extension de la Grundschule (Pôle élémentaire) d'Otzenrath en construction hybride. La structure se compose de diaphragmes de murs rouges, d'éléments de dalle et de voiles bruns ainsi que de poteaux verticaux en bois. Une zone partiellement masquée rend visibles les dalles de plancher et les murs intérieurs du corps de bâtiment à plusieurs étages. La dalle de plancher est représentée comme une fondation grise, et les points nodaux sont marqués par des symboles de connexion blancs.
Utilisé dans
Modèle 3D
Non disponible au téléchargement Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
Nombre de nœuds 613
Nombre de lignes 881
Nombre de barres 99
Nombre de surfaces 181
Nombre de solides 0
Nombre de cas de charge 21
Nombre de combinaisons de charges 1328
Nombre de combinaisons de résultats 0
Poids total 767,924 t
Dimensions (métriques) 10,030 x 11,870 x 33,930 m
Dimensions (impériales) 32.91 x 38.94 x 111.32 feet
