Modèle RFEM de la toiture en acier « The Monarch San Antonio » au Texas

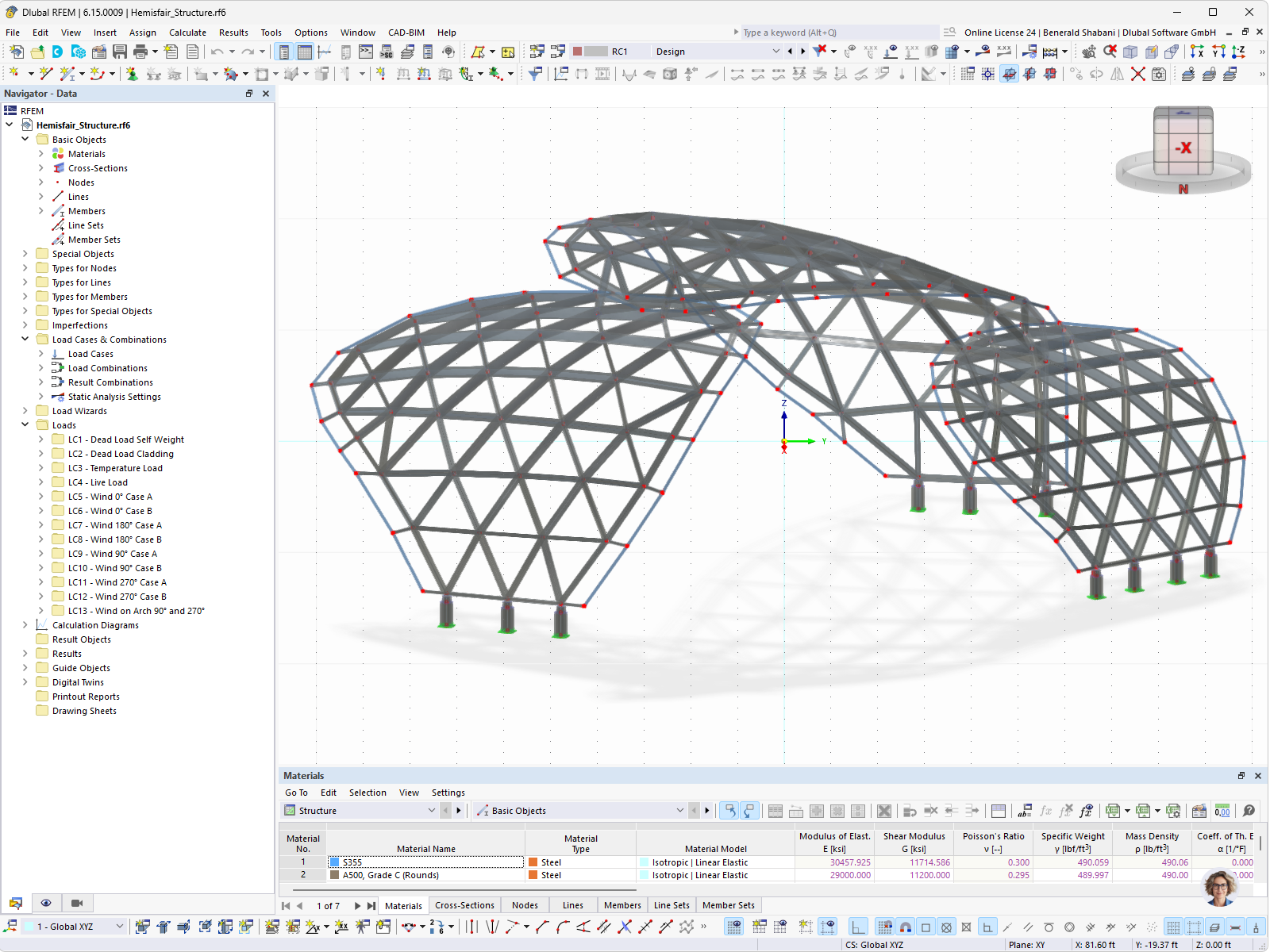

Modèle de la toiture en acier « The Monarch San Antonio » au Texas dans RFEM
L'image montre le modèle RFEM tridimensionnel de la toiture en acier « The Monarch San Antonio » au Texas. La construction se compose d'une structure en acier tridimensionnelle avec des poutres principales cintrées et de nombreux contreventements diagonaux. Le modèle sert à l'analyse statique et à la vérification de la structure en acier complexe dans RFEM. © Novum Structures
Utilisé dans
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 226 |
| Nombre de lignes | 491 |
| Nombre de barres | 491 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 13 |
| Nombre de combinaisons de charges | 93 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 14,160 t |
| Dimensions (métriques) | 12,134 x 7,541 x 19,931 m |
| Dimensions (impériales) | 39.81 x 24.74 x 65.39 feet |
