Déformations globales du Pont Molino dans RFEM

Visualisation des déformations globales en mm du Pont Molino calculées avec RFEM, montrant les déplacements maximaux dans la combinaison de résultats

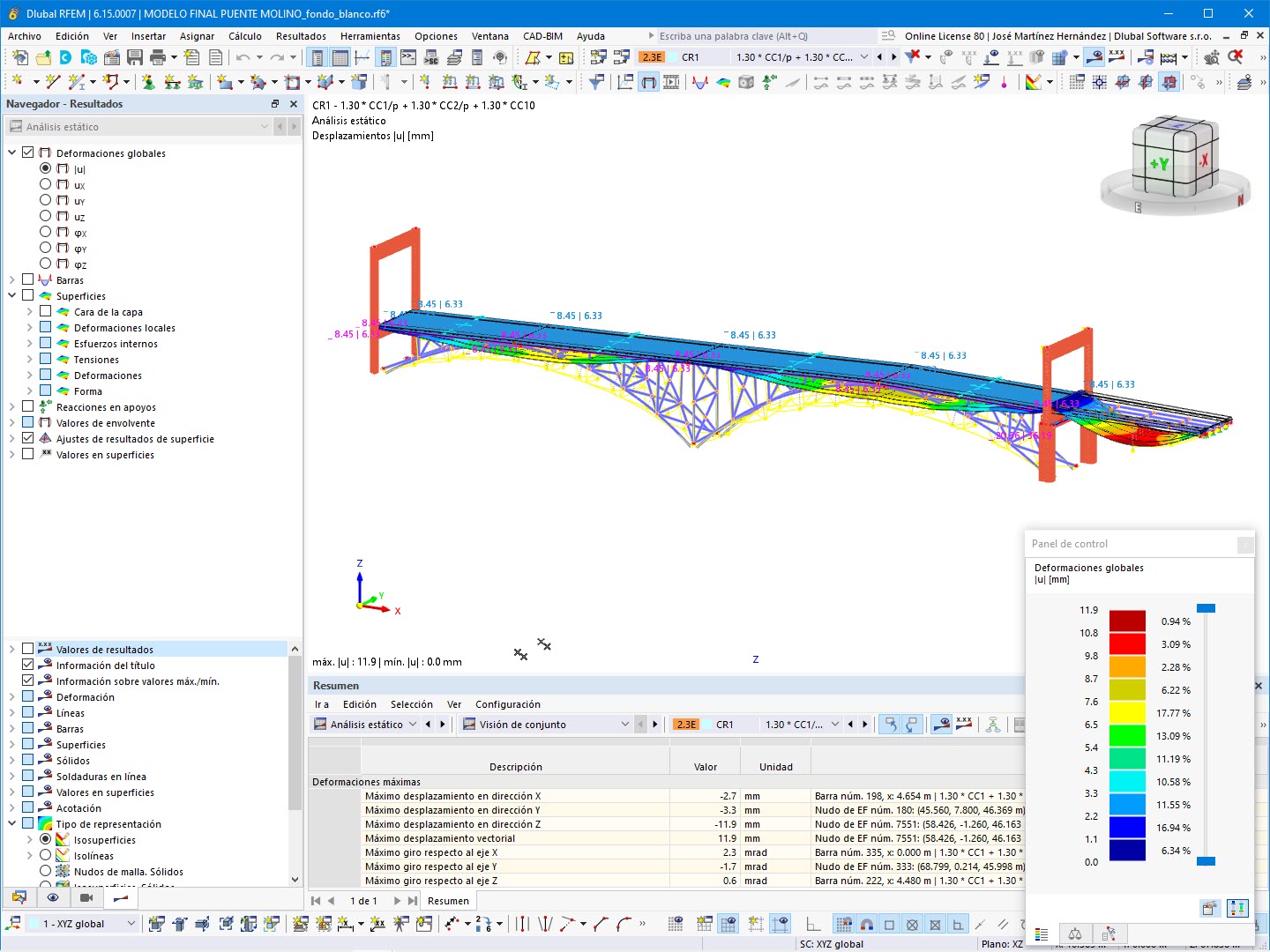

Le modèle RFEM du pont Molino montre les déformations globales de la combinaison de résultats CR1, définie comme 1,30 * CC1/p + 1,30 * CC2/p + 1,30 * CC10. La représentation par isolignes sur les surfaces indique un déplacement maximal de 11,9 mm dans la direction Z et un déplacement vectoriel maximal de 11,9 mm. Le tableau récapitulatif énumère les déplacements maximaux dans les directions X, Y et Z, ainsi que les rotations maximales par rapport aux axes X, Y et Z, avec référence aux nœuds et barres correspondants. Le panneau de contrôle présente l'échelle de couleurs des déformations globales en mm. Le navigateur de résultats montre les options actives de déformations globales, réactions d'appui et valeurs de surfaces.
