Bâtiment de 7 étages en construction hybride

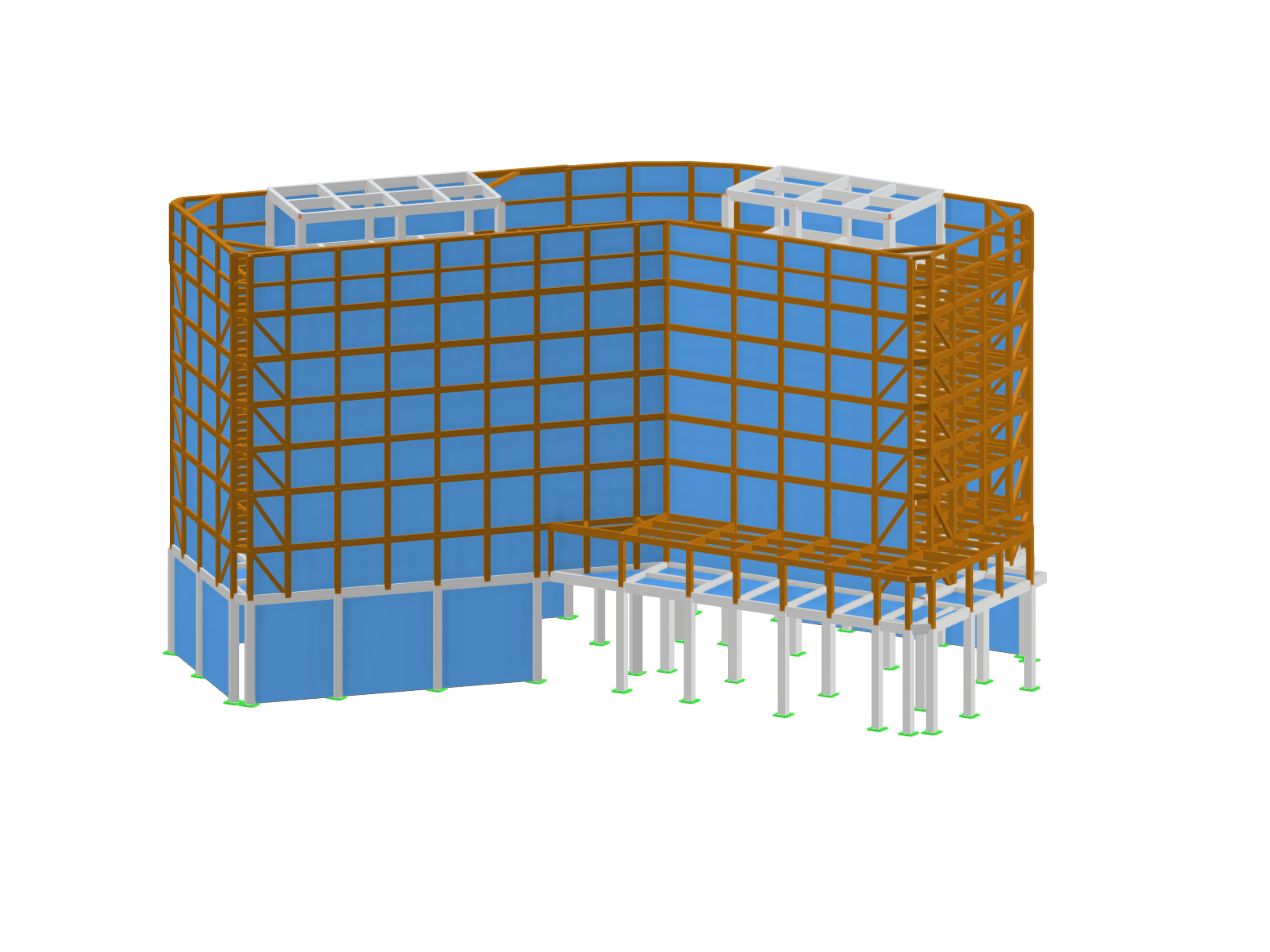

Modèle structural 3D d’un bâtiment de 7 étages en construction hybride avec poteaux en béton armé coulé sur place, planchers mixtes acier-béton et voiles de contreventement au rez-de-chaussée
L'image montre le modèle structurel 3D d'un bâtiment de 7 étages en construction hybride. Les étages supérieurs se composent d'une ossature en acier représentée en orange avec une trame de poutres et de poteaux, ainsi que des surfaces de plancher et de mur représentées en bleu. Le rez-de-chaussée est modélisé avec des poteaux en béton armé blancs et des diaphragmes de mur de contreventement. Sur le toit, deux sous-structures représentées en blanc pour les équipements techniques sont visibles. Les symboles verts aux pieds des poteaux indiquent les conditions d'appui.
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 1206 |
| Nombre de lignes | 2206 |
| Nombre de barres | 2157 |
| Nombre de surfaces | 10 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 7 |
| Nombre de combinaisons de charges | 22 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 2750,796 t |
| Dimensions (métriques) | 82,882 x 54,000 x 64,021 m |
| Dimensions (impériales) | 271.92 x 177.17 x 210.04 feet |
