Toiture en treillis spatial courbe à deux couches

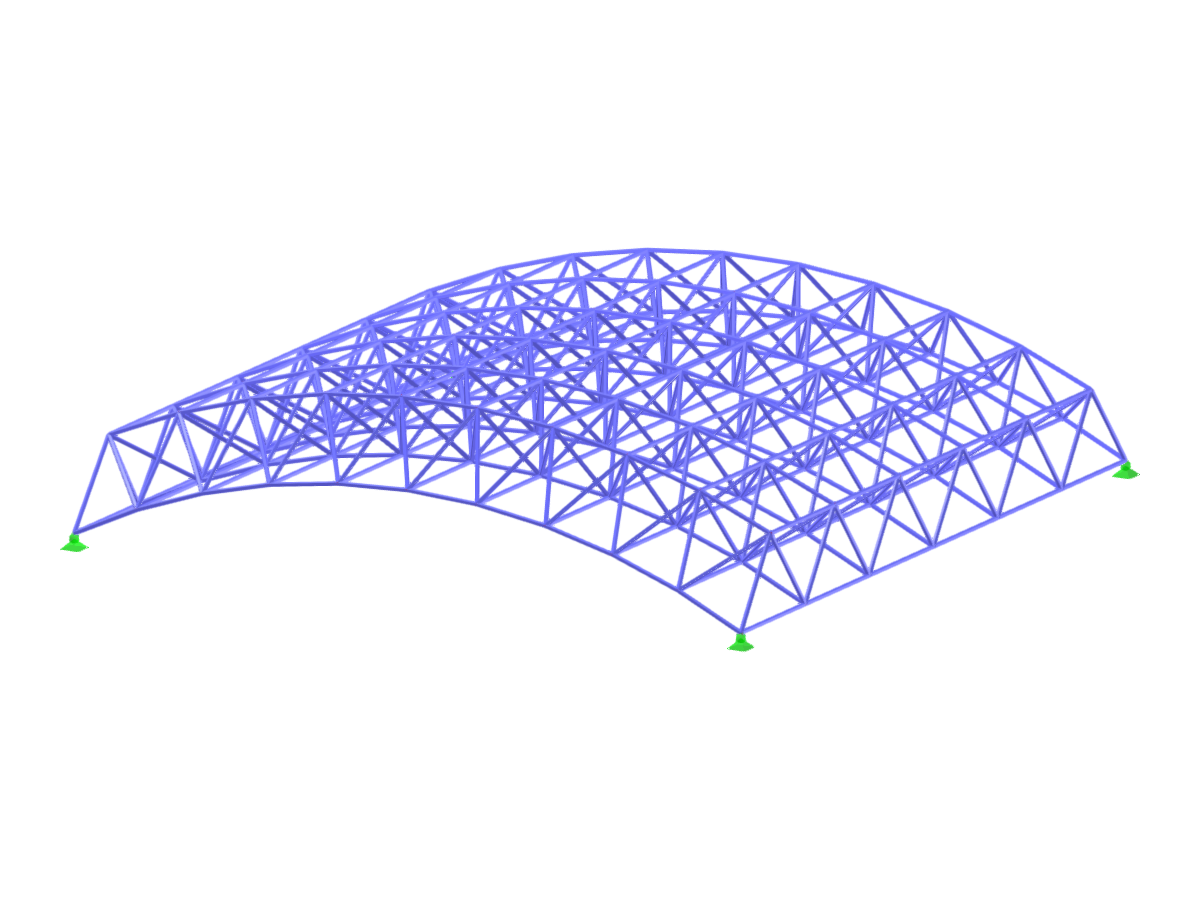

Fermes spatiales incurvées à deux couches formant une base semi-octaédrique dans une forme cylindrique circulaire, améliorant les conceptions de toits à grande portée.
L'image présente des poutres spatiales courbes à deux couches conçues pour des toitures de grande portée. Ces poutres utilisent une configuration semi-octaédrique, contribuant à la forme cylindrique circulaire de la structure. Cette approche de conception innovante assure une couverture de toit étendue et robuste. La complexité structurelle est évidente dans la disposition, mettant en évidence des principes d'ingénierie avancés.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 137 |
| Nombre de lignes | 480 |
| Nombre de barres | 480 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 4,438 t |
| Dimensions (métriques) | 12,000 x 2,683 x 12,000 m |
| Dimensions (impériales) | 39.37 x 8.8 x 39.37 feet |
