Infrastructure de couloir de canalisation pétrochimique

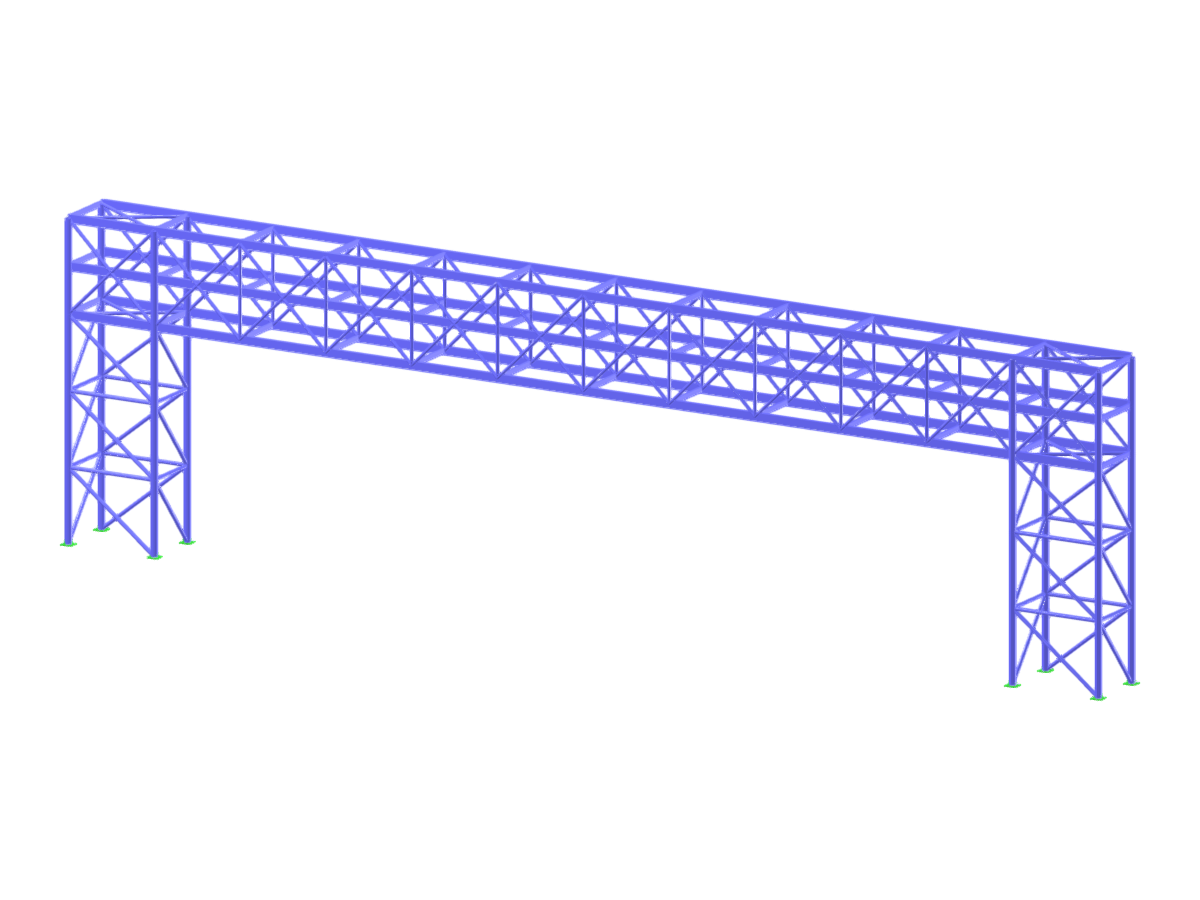

Ingénierie des structures d'une passerelle de tuyauterie pétrochimique complexe comprenant de nombreux systèmes de tuyauterie supportés par des structures en acier.
L'image montre une vue détaillée d'un couloir de pipelines pétrochimiques, présentant un réseau complexe de tuyaux soutenus par des structures en acier robustes. Cette configuration illustre la nature complexe de la conception des pipelines industriels, garantissant un transport efficace des produits pétrochimiques. L'intégrité structurelle et l'efficacité de la conception sont essentielles pour assurer des opérations sécurisées au sein de cette infrastructure complexe.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 126 |
| Nombre de lignes | 331 |
| Nombre de barres | 331 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 13,752 t |
| Dimensions (métriques) | 36,000 x 10,200 x 2,000 m |
| Dimensions (impériales) | 118.11 x 33.46 x 6.56 feet |
