Pont à poutres en treillis traversant en anse de panier avec membrures paraboliques
Fermes latérales inclinées vers l'intérieur avec membrures supérieures paraboliques sur un pont à poutres en treillis en anse de panier améliorent son efficacité architecturale et structurelle.

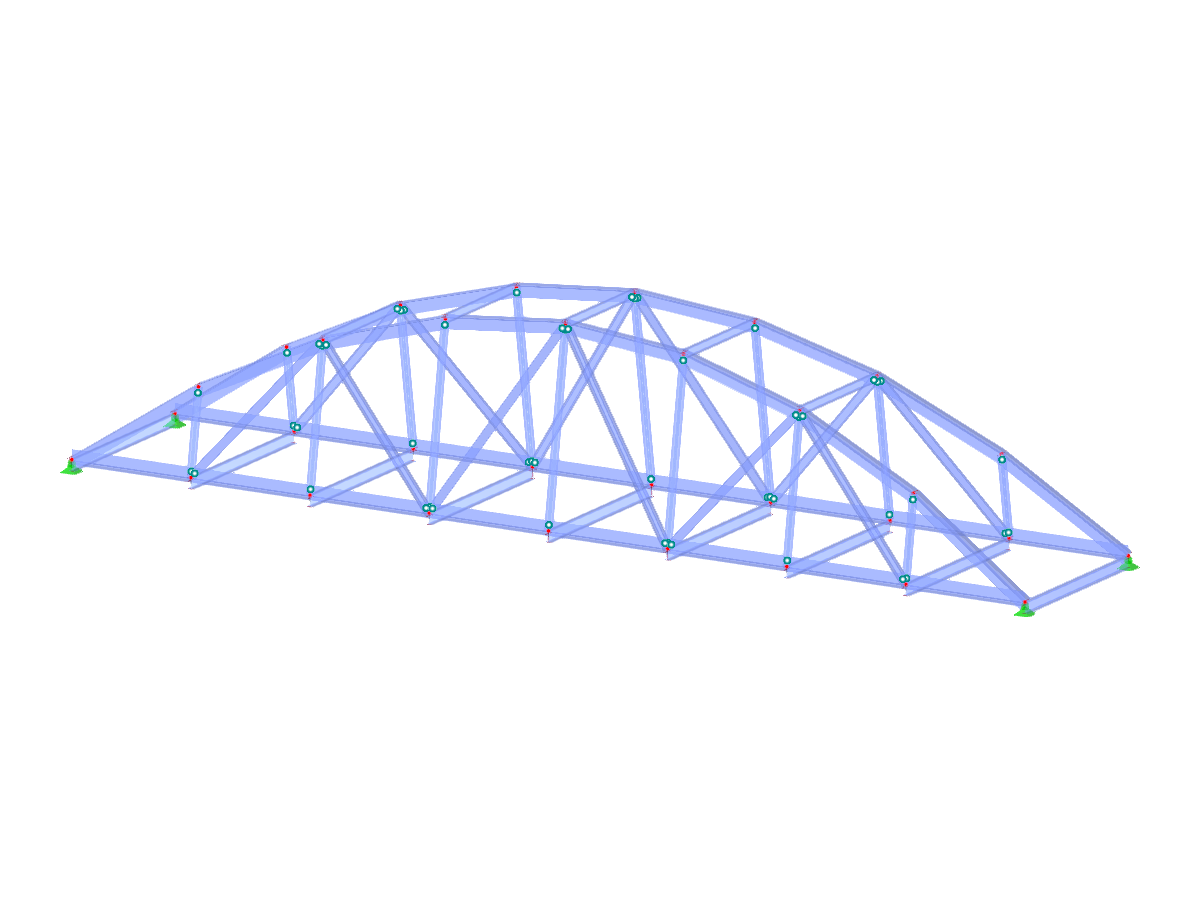

Cette image présente un pont en treillis à tablier intermédiaire de type anse de panier, caractérisé par ses fermes latérales inclinées vers l'intérieur et ses membrures supérieures paraboliques. L'ingénierie des structures met l'accent à la fois sur l'esthétique et l'efficacité fonctionnelle. La technique de construction met en lumière des principes d'ingénierie avancés, permettant une meilleure distribution de charge et une meilleure stabilité.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 32 |
| Nombre de lignes | 72 |
| Nombre de barres | 72 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 3,857 t |
| Dimensions (métriques) | 16,000 x 3,000 x 3,000 m |
| Dimensions (impériales) | 52.49 x 9.84 x 9.84 feet |
