Pont en treillis traversant à anse de panier avec membrures supérieures paraboliques
Pont en treillis à traversée en anse de panier avec membrures supérieures paraboliques et fermes latérales inclinées pour une esthétique structurelle améliorée.

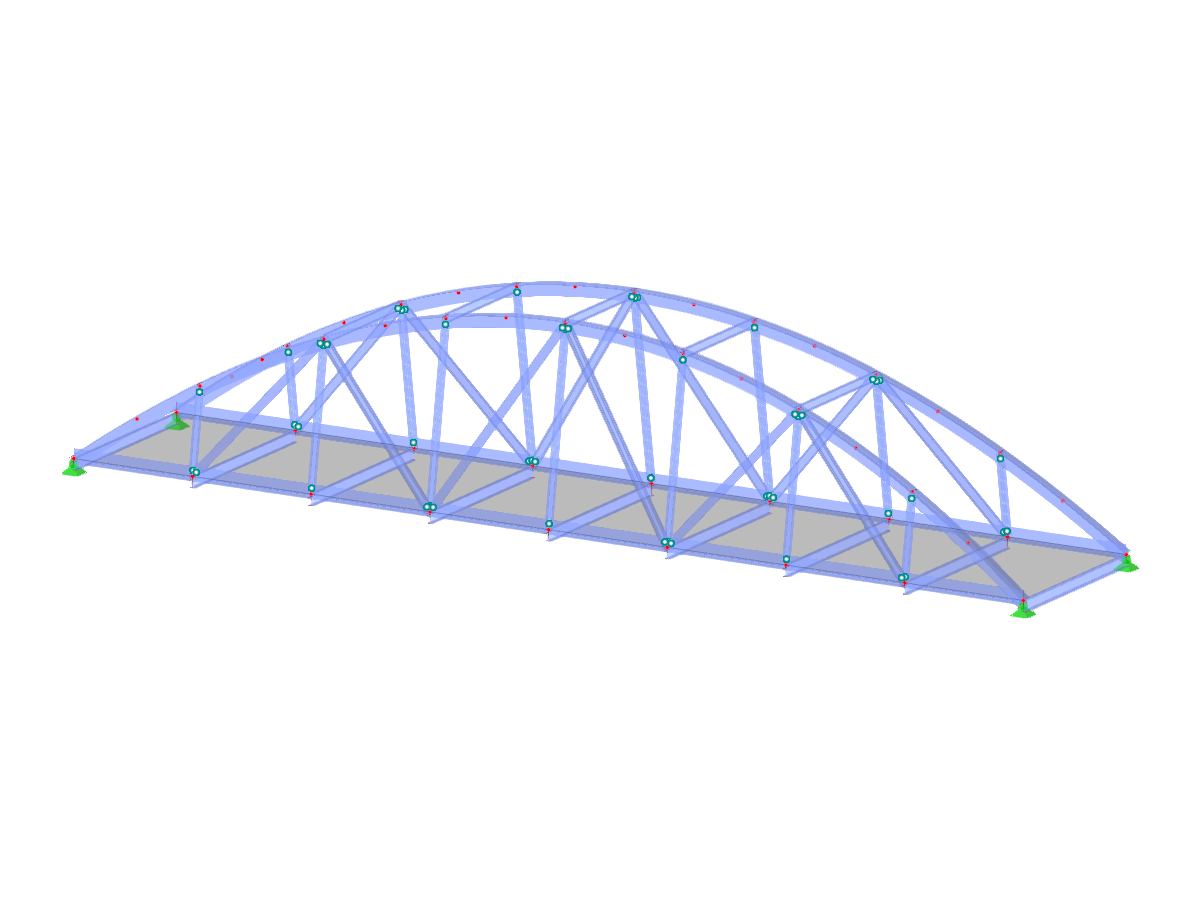

L'image met en valeur un pont en arc à treillis de type « basket-handle », caractérisé par ses fermes latérales inclinées vers l'intérieur et ses membrures supérieures paraboliques. Cette conception offre un mélange d'intégrité structurelle et d'attrait esthétique. De telles configurations de pont sont souvent choisies pour leur capacité à répartir efficacement les charges tout en conservant une forme élégante. L'utilisation de membrures supérieures paraboliques ajoute à la beauté architecturale et à l'efficacité structurelle.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 48 |
| Nombre de lignes | 74 |
| Nombre de barres | 72 |
| Nombre de surfaces | 1 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 6 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 21,858 t |
| Dimensions (métriques) | 16,000 x 3,000 x 3,000 m |
| Dimensions (impériales) | 52.49 x 9.84 x 9.84 feet |
