Analyse de conception d'une contreventement en W d'une structure en acier

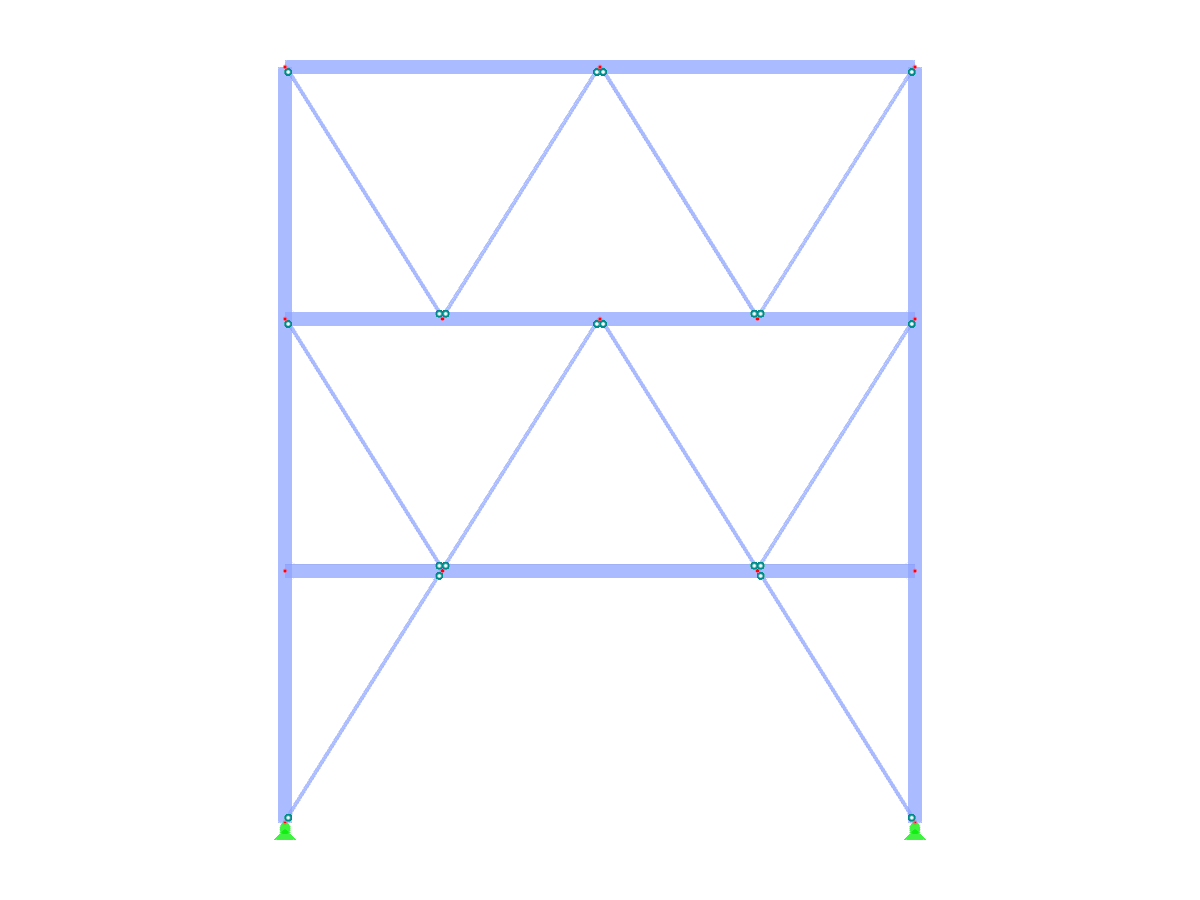

Système de contreventement en W dans une structure en acier avec des nombres d’étages et des hauteurs variables.
L'image présente une structure en acier utilisant un système de contreventement en W, illustrant la variabilité du nombre d'étages et des hauteurs. Ce système structurel est employé pour améliorer la stabilité latérale et la rigidité globale du bâtiment. Le visuel montre comment la disposition des contreventements s'adapte à différents concepts architecturaux et exigences structurelles.
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 14 |
| Nombre de lignes | 25 |
| Nombre de barres | 25 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 1,545 t |
| Dimensions (métriques) | 10,000 x 12,000 x 0,000 m |
| Dimensions (impériales) | 32.81 x 39.37 x 0 feet |
