Conception de contreventement en V dans les structures en acier

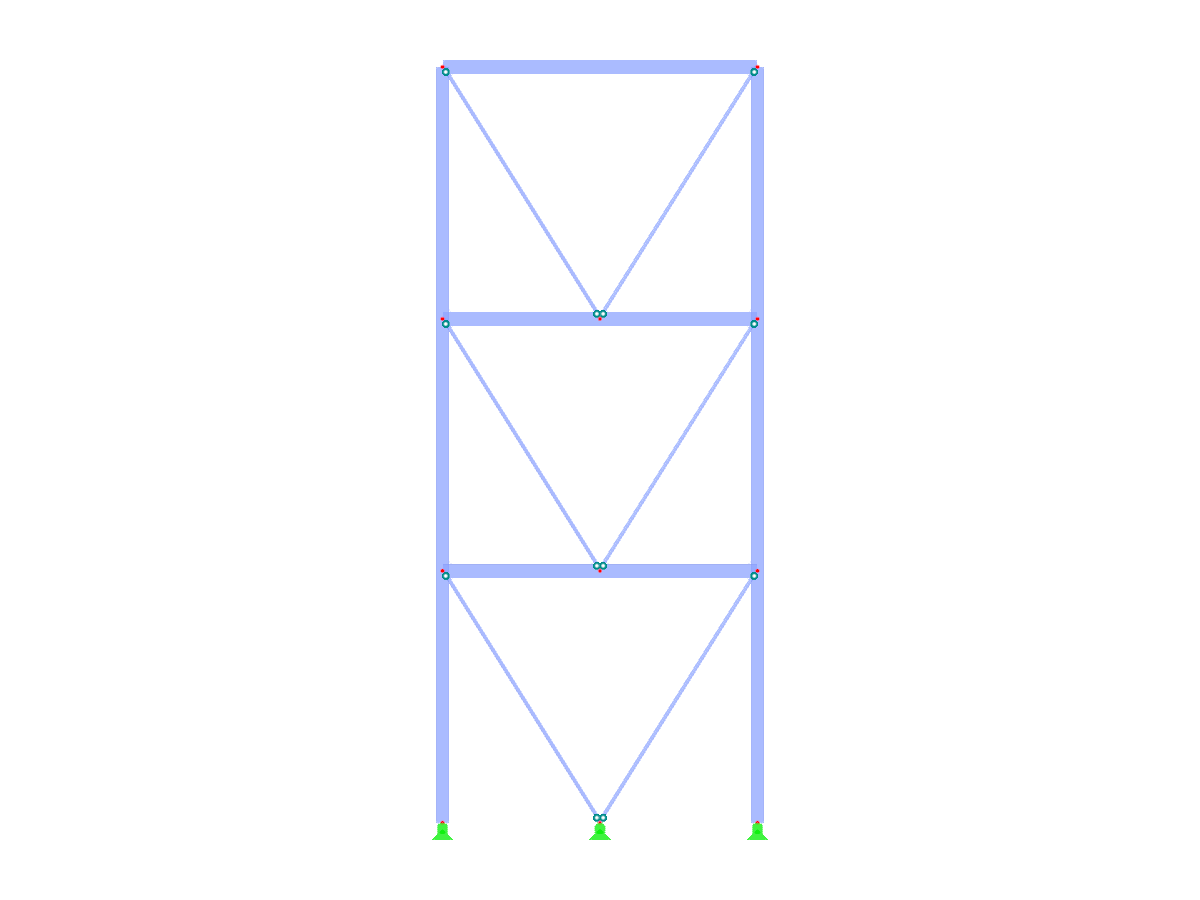

Structure en acier avec un système de contreventement en V pour une stabilité et une distribution de charge améliorées.
L'image présente une structure en acier utilisant un système de contreventement en V, également connu sous le nom de contreventement en chevron. Cette configuration de contreventement est généralement utilisée pour améliorer la stabilité structurelle et répartir efficacement les charges dans l'ensemble de l'ossature. La configuration améliore la performance des structures en acier sous diverses charges. L'image capture une vue détaillée de l'agencement du contreventement.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 11 |
| Nombre de lignes | 17 |
| Nombre de barres | 17 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 1,100 t |
| Dimensions (métriques) | 5,000 x 12,000 x 0,000 m |
| Dimensions (impériales) | 16.4 x 39.37 x 0 feet |
