Poutre continue avec articulations et porte-à-faux

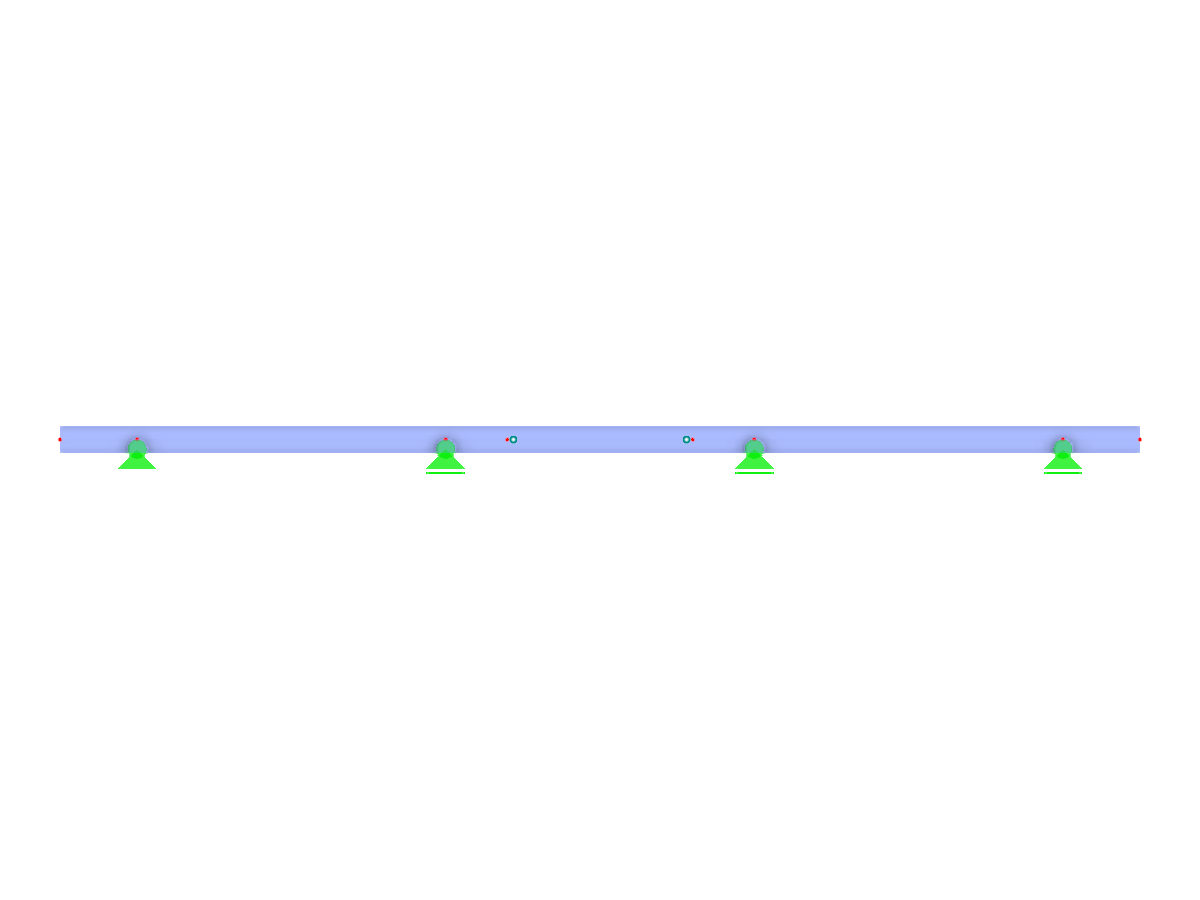

Cette image montre une structure de poutre continue avec des rotules insérées aux travées paires, présentant des extrémités en porte-à-faux pour une dynamique d'appui améliorée.
L'image montre une poutre continue connue sous le nom de poutre Gerber, caractérisée par des articulations stratégiquement placées. Ces articulations sont insérées à travées régulières le long de la poutre, permettant des tassements différentiels ou des mouvements. La poutre inclut des extrémités en porte-à-faux, qui contribuent à la capacité de la structure à gérer efficacement les charges et les portées. La conception illustre une méthode raffinée pour équilibrer la répartition des charges entre les sections de la poutre.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 8 |
| Nombre de lignes | 7 |
| Nombre de barres | 7 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 7 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,131 t |
| Dimensions (métriques) | 7,000 x 0,000 x 0,000 m |
| Dimensions (impériales) | 22.97 x 0 x 0 feet |
