Salle de sport avec structure en acier pour tennis

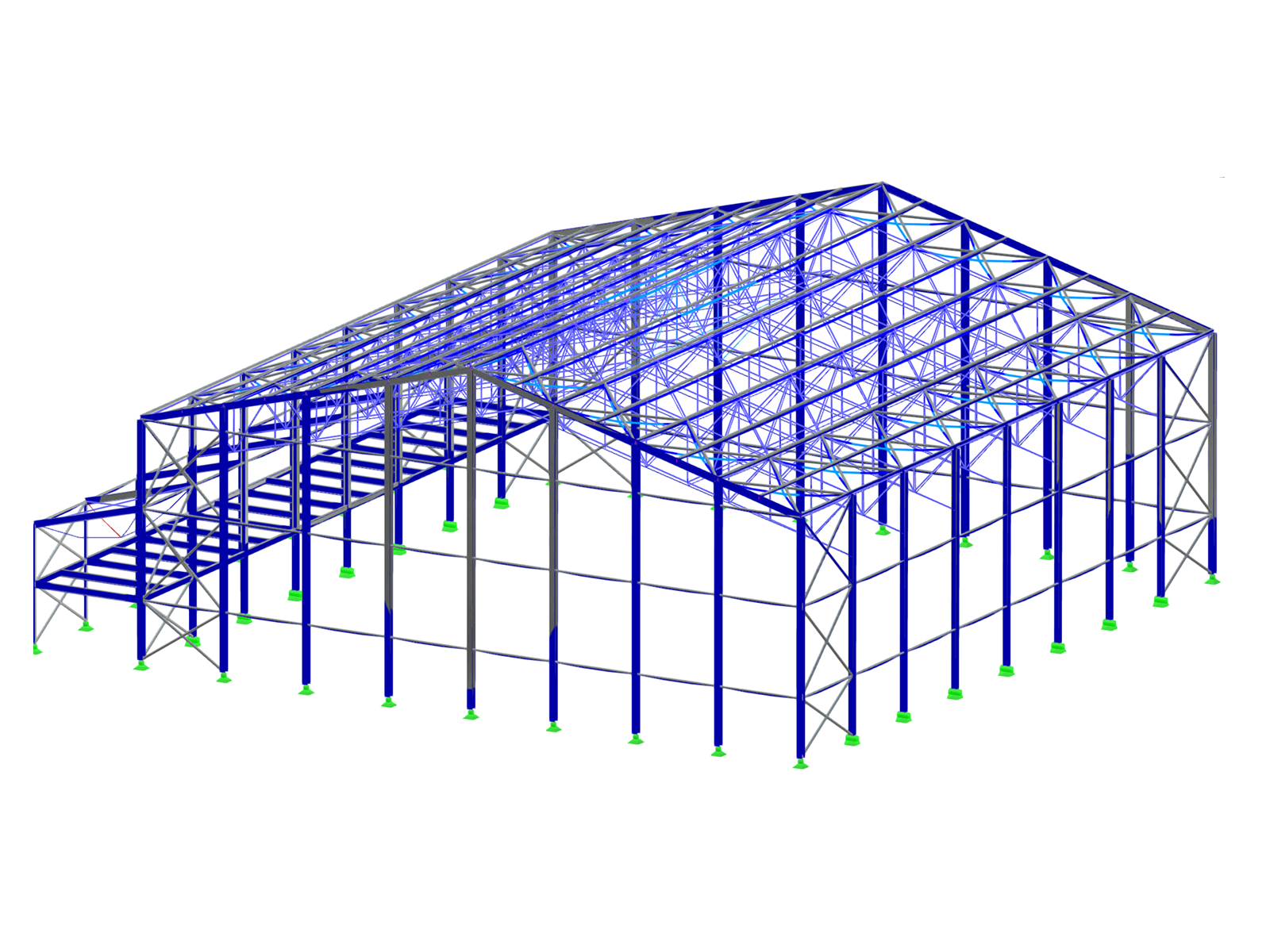

Halle de sport en acier à nef unique avec un abri pour les espaces de stockage et les vestiaires.
Halle de sport en acier à nef unique destinée au tennis et à d'autres activités sportives. La structure porteuse principale est constituée de fermes en treillis. Un abri comprenant des espaces de stockage, des vestiaires et la partie entrée est rattaché aux fermes. Le projet comprend également une étude comparative de variantes de la géométrie de la ferme, examinant l'influence de la disposition des barres sur le poids et la rigidité de la structure. Le groupe « Dlubal Talent ČVUT » a travaillé sur cette conception.
Utilisé dans
Modèle 3D
Spécifications
| Nombre de nœuds | 697 |
| Nombre de lignes | 983 |
| Nombre de barres | 983 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 10 |
| Nombre de combinaisons de charges | 48 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 106,369 t |
| Dimensions (métriques) | 43,000 x 17,207 x 40,000 m |
| Dimensions (impériales) | 141.08 x 56.45 x 131.23 feet |
