EN: Cantilever with Web Opening and T-Profile Surfaces FR: Cantilever avec ouverture d'âme et surfaces de profilé en T

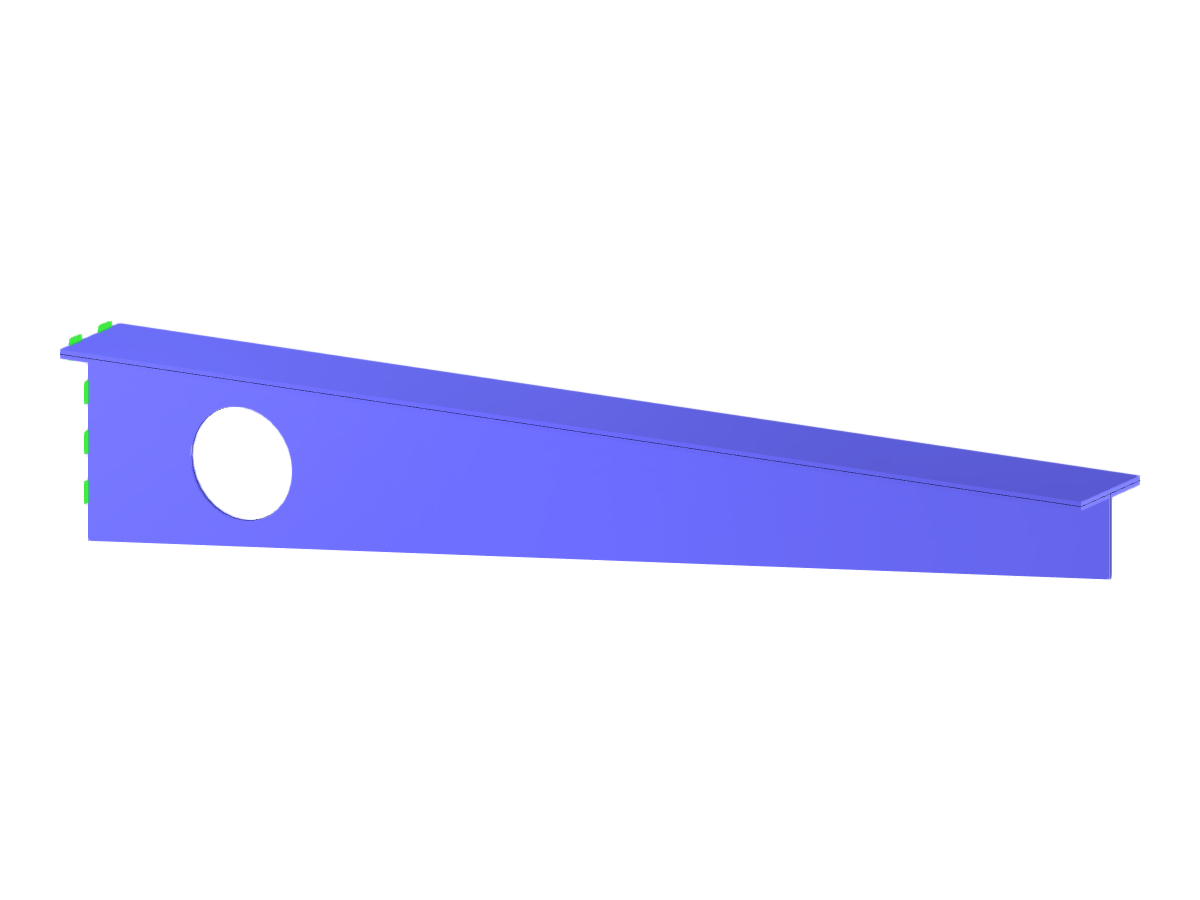

Structure en porte-à-faux avec une section en T présentant une ouverture dans l'âme, créée avec des surfaces.
L'image représente une structure en porte-à-faux composée d'éléments de surface. Elle présente un profilé en T avec une ouverture distincte dans l'âme, illustrant une approche de conception courante visant à réduire l'utilisation de matériau tout en maintenant l'intégrité structurale. Cette ouverture peut avoir des fonctions pratiques telles que la réduction du poids ou le passage de gaines techniques.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 9 |
| Nombre de lignes | 11 |
| Nombre de barres | 0 |
| Nombre de surfaces | 3 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,087 t |
| Dimensions (métriques) | 2,000 x 0,350 x 0,200 m |
| Dimensions (impériales) | 6.56 x 1.15 x 0.66 feet |
