Poutre en porte-à-faux avec profilé en I
Poutre en porte-à-faux créée à l'aide de surfaces avec configuration de profilé en I dans un logiciel de calcul de structures.

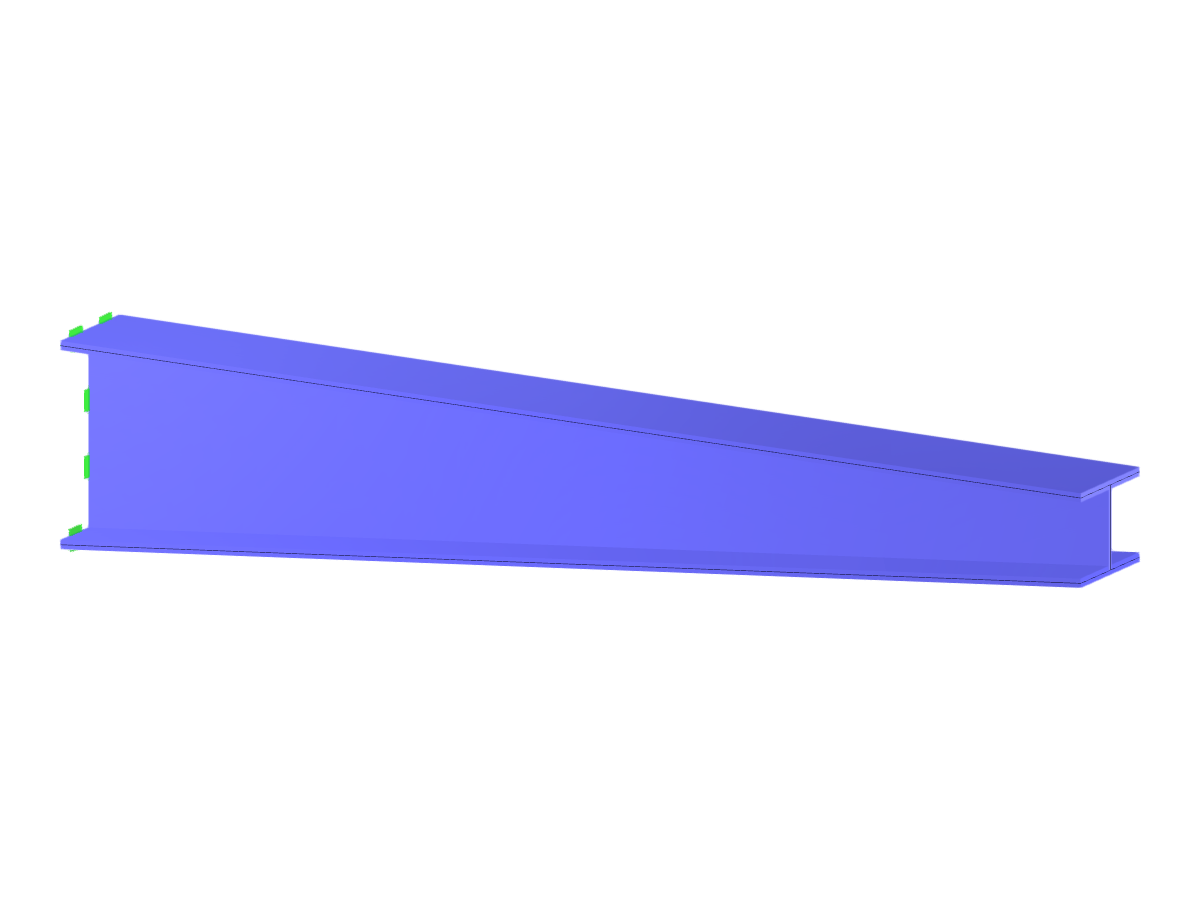

L'image montre une poutre en porte-à-faux conçue avec un profilé en I créé à l'aide de techniques de modélisation surfacique. Le modèle illustre les propriétés structurelles et le comportement du porte-à-faux dans des conditions spécifiques. Il met probablement en évidence la distribution des contraintes et les schémas de déformation typiques d'un tel élément structurel. L'image elle-même ne fournit aucun détail contextuel ou arrière-plan supplémentaire.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 12 |
| Nombre de lignes | 16 |
| Nombre de barres | 0 |
| Nombre de surfaces | 5 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,140 t |
| Dimensions (métriques) | 2,000 x 0,350 x 0,200 m |
| Dimensions (impériales) | 6.56 x 1.15 x 0.66 feet |
