21.11.2022
035834
Mur de voiles en béton Modèle de calcul de structure

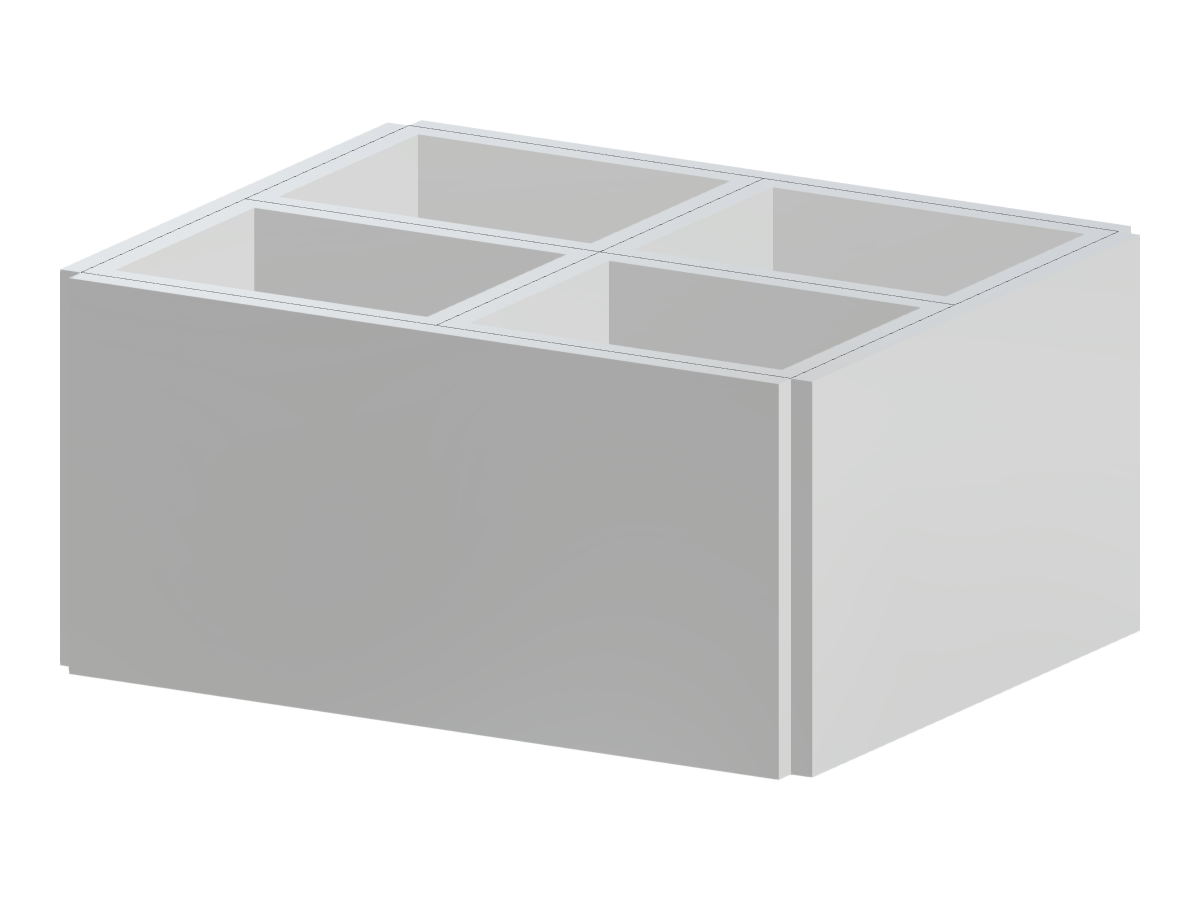

Local en béton avec quatre voiles conçus structurellement à l'aide d'un logiciel de modélisation.
L'image montre un modèle structurel d'une pièce en béton comprenant quatre murs distincts. Ce modèle illustre probablement l'utilisation de techniques de modélisation avancées dans un logiciel de conception structurelle pour configurer et analyser les capacités portantes des structures en béton. Il sert d'exemple illustratif de la manière dont les murs en béton peuvent être organisés et visualisés pour l'analyse structurelle dans un environnement virtuel.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 18 |
| Nombre de lignes | 33 |
| Nombre de barres | 0 |
| Nombre de surfaces | 12 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 50,625 t |
| Dimensions (métriques) | 5,000 x 2,500 x 4,000 m |
| Dimensions (impériales) | 16.4 x 8.2 x 13.12 feet |
