Structure voûtée en berceau avec analyse par diaphragme

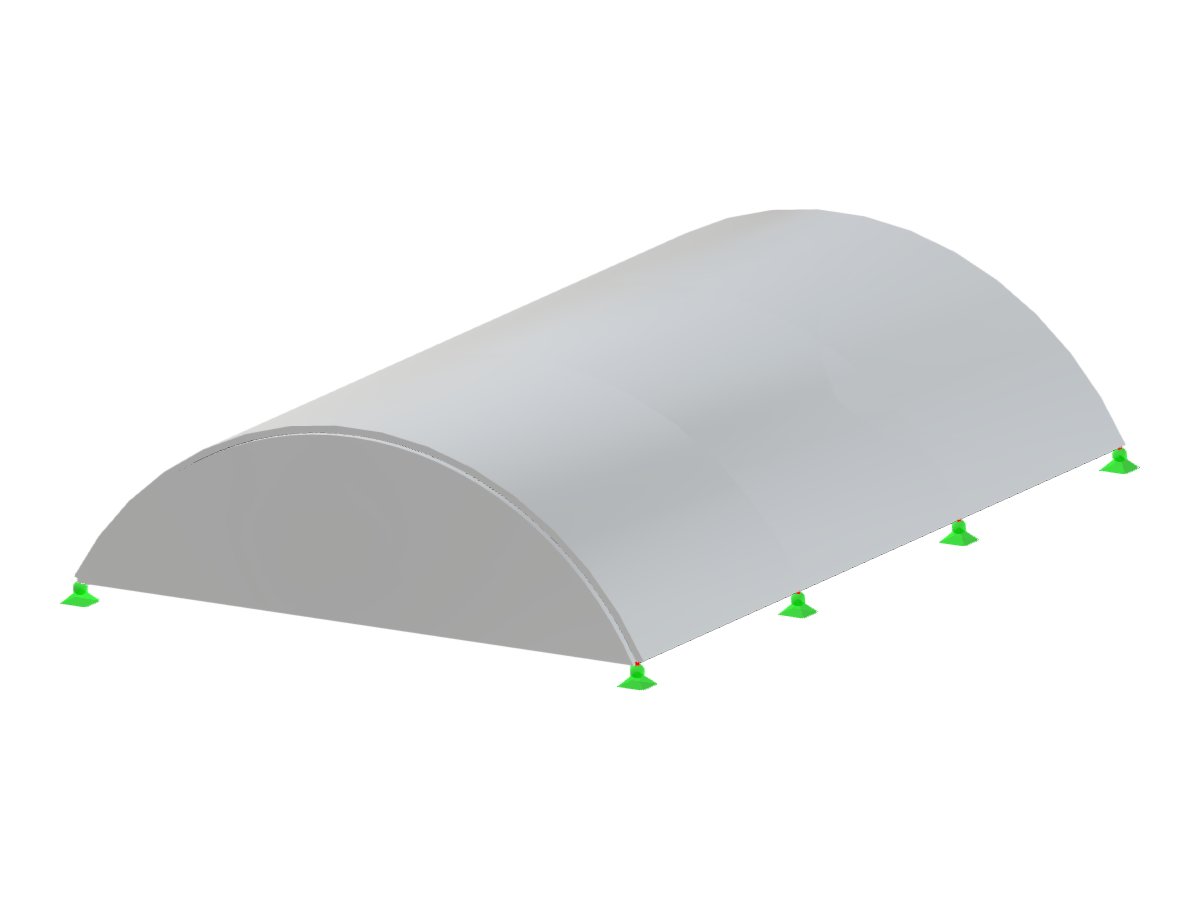

Calcul de structure d'une voûte en berceau avec diaphragme, utilisant une géométrie hauteur-rayon.
Une structure de voûte en berceau est analysée avec une forme semi-cylindrique, caractérisée par sa géométrie en hauteur et en rayon. La structure intègre des éléments de diaphragme pour améliorer la stabilité. Ce type de voûte est couramment utilisé pour les applications architecturales de grande portée. Sa conception implique une dynamique complexe de répartition des charges.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 8 |
| Nombre de lignes | 14 |
| Nombre de barres | 0 |
| Nombre de surfaces | 7 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 10,769 t |
| Dimensions (métriques) | 4,000 x 1,200 x 6,000 m |
| Dimensions (impériales) | 13.12 x 3.94 x 19.69 feet |
