Structure en voûte en berceau avec géométrie de diaphragme
Vue détaillée d'une structure de voûte en berceau semi-cylindrique avec une géométrie de diaphragme définie par la hauteur et le rayon.

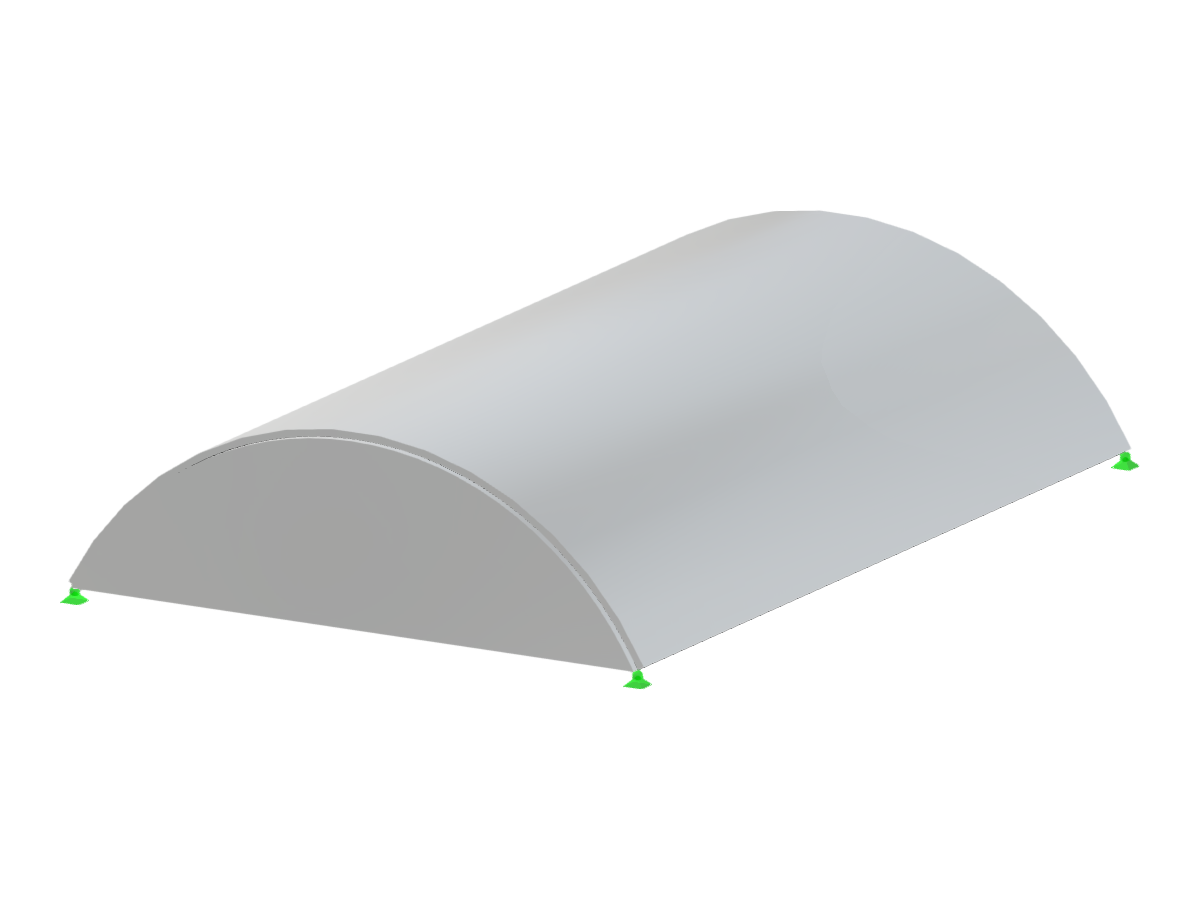

L'image représente une voûte en berceau semi-cylindrique caractérisée par une géométrie de diaphragme. La géométrie de la voûte est définie par sa hauteur et son rayon, illustrant un arc lisse et semi-circulaire. La conception structurelle met l'accent sur l'intégration d'éléments de diaphragme qui assurent la stabilité et le soutien. Cette configuration est fréquemment appliquée en architecture et en ingénierie structurelle pour obtenir une répartition efficace des charges.
Utilisé dans
Modèle 3D
Spécifications
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 4 |
| Nombre de lignes | 6 |
| Nombre de barres | 0 |
| Nombre de surfaces | 3 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 9,059 t |
| Dimensions (métriques) | 4,000 x 1,200 x 6,000 m |
| Dimensions (impériales) | 13.12 x 3.94 x 19.69 feet |
