Rigidez a tracción | Factor de activación: Capacidad, Ángulo y Posición

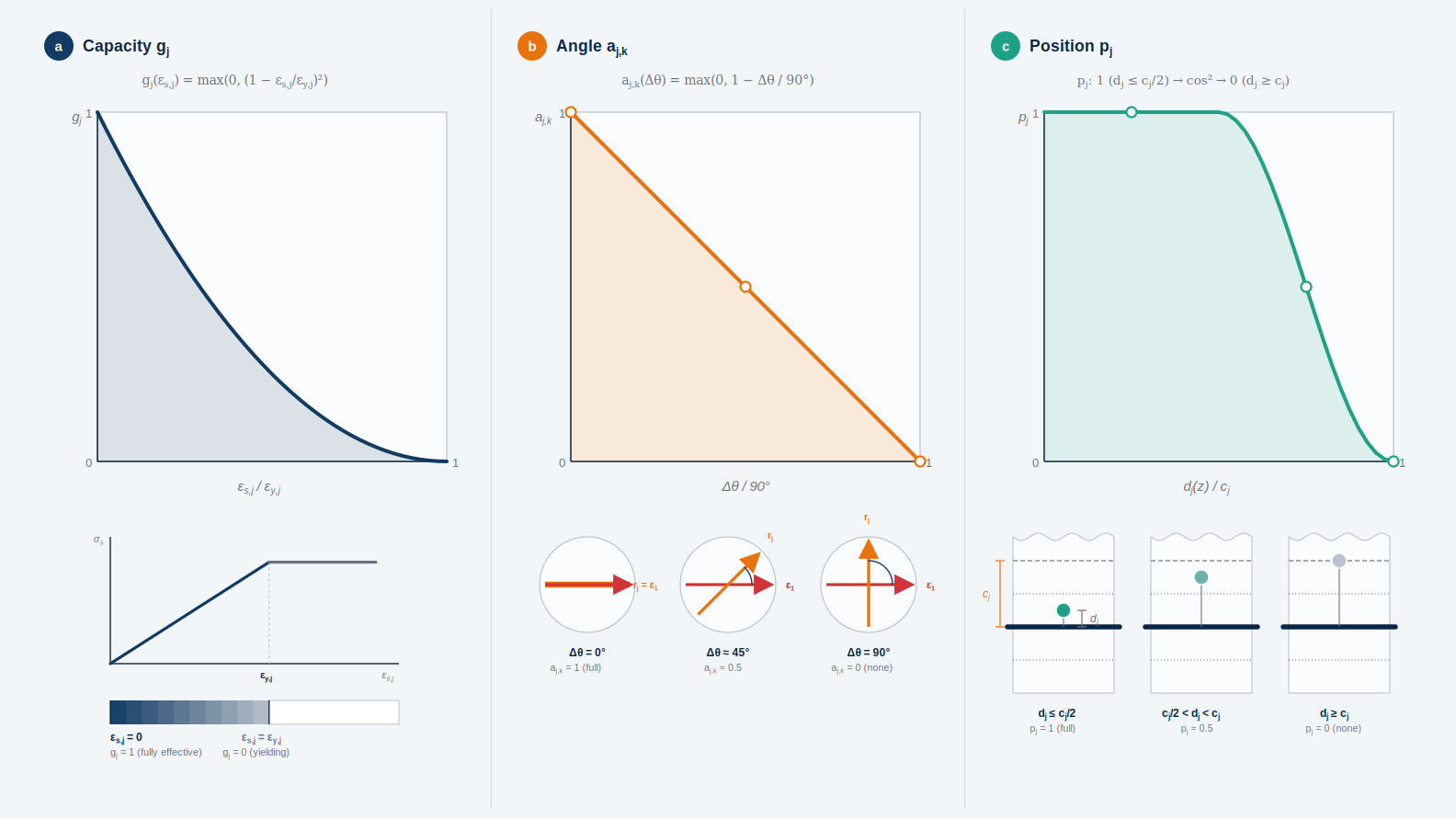

Diagramas de los tres subfactores del factor de activación, Capacidad, Ángulo y Posición, de la extensión del refuerzo a tracción anisótropo local
Gráfico de tres partes sobre los factores parciales multiplicativos del factor de activación Δα_j,k. La parte a muestra el factor de capacidad g_j como una curva de descenso cuadrático de 1 a 0 en función del cociente entre la deformación de la armadura y la deformación correspondiente al límite elástico, complementado con la curva tensión-deformación correspondiente de la armadura. La parte b muestra el factor angular a_j,k como una recta de descenso lineal de 1 a 0 en función del ángulo referido a 90 grados entre la dirección de armadura y la dirección principal de tracción, con tres bocetos de ejemplo para 0, 45 y 90 grados. La parte c muestra el factor de posición p_j como una curva con transición coseno-cuadrado, plenamente efectivo dentro de la mitad del recubrimiento de hormigón, decreciente hasta el recubrimiento de hormigón completo y nulo más allá, con tres bocetos de sección como explicación.
