Definir parámetros del área de rigidización: tipo "apoyo en barra"
Definir parámetros del área de rigidización: tipo 'apoyo en barra'

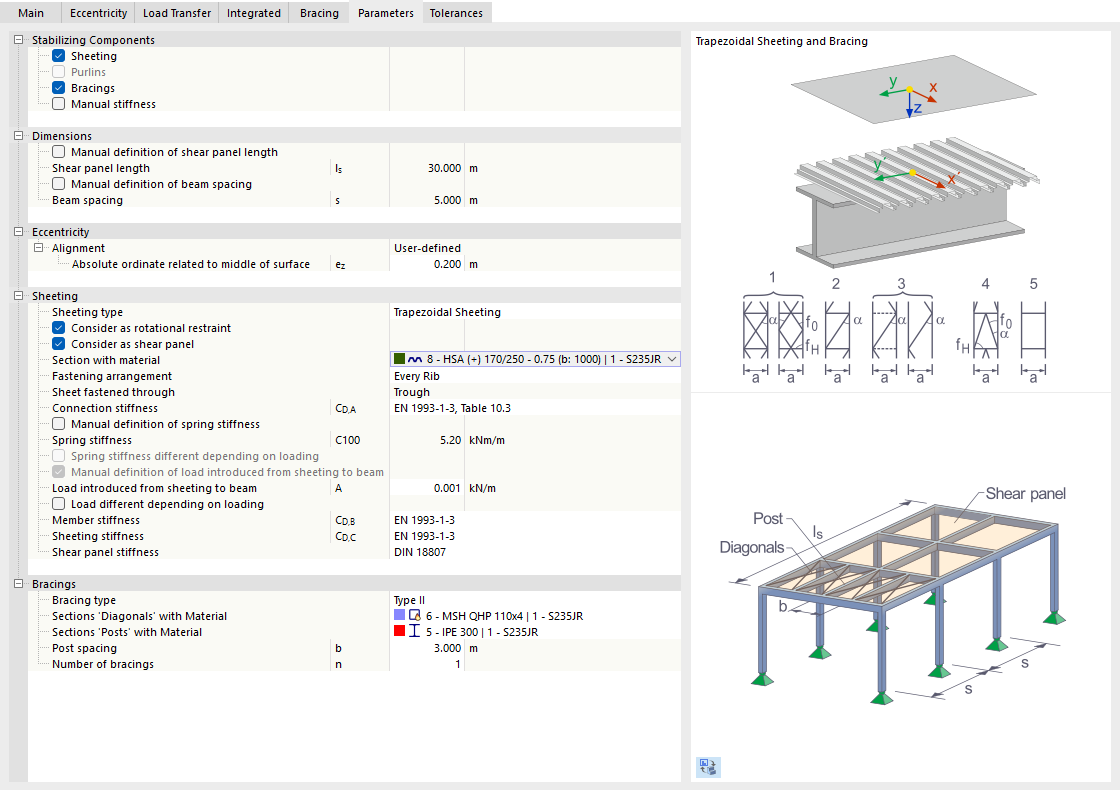

El cuadro de diálogo para definir los parámetros de una superficie de rigidización muestra la pestaña Parámetros para el tipo de rigidización "apoyo en barra". En la sección "Componentes estabilizadores" están activadas la chapa y los arriostramientos; la longitud del campo de corte es de 30,000 m y la separación de vigas de 5,000 m. Como chapa trapezoidal se define la sección 8 – HSA (-) 170/250 – 0,75 de S235JR, cuya rigidez a cortante se aplica según EN 1993-1-3, Tabla 10.3, con 5,20 kN/m. El tipo de rigidización "Diagonales" utiliza diagonales de MSH QHP 110x4 y postes de IPE 300 con una separación de postes de 3,000 m.
