Definir parámetros de la superficie de rigidización: tipo "Superficie"
Definir parámetros de la superficie de rigidización: tipo 'Superficie'

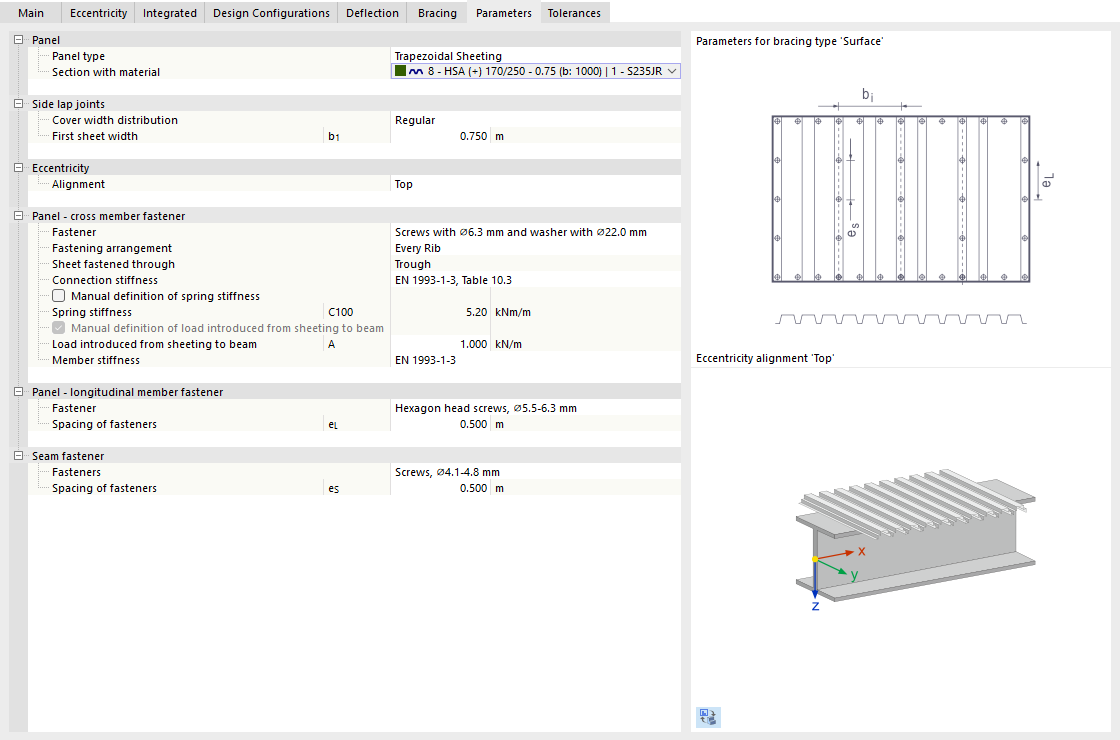

El diálogo "Rigidez" muestra los parámetros para el tipo de arriostramiento "Superficie" con una chapa trapezoidal. Las uniones longitudinales se realizan de forma regular. Para las vigas transversales se han definido tornillos ø 6.3 mm con muro ø 22.0 mm en cada nervio en el cordón inferior, determinándose la rigidez de unión de 5.20 kN/m según EN 1993-1-3, Tabla 10.3. Los largueros y las uniones longitudinales utilizan tornillos hexagonales ø 5.5-6.3 mm o tornillos ø 4.1-4.8 mm con una distancia de los medios de fijación de 0.500 m. Los gráficos ilustran la disposición de los paneles y la excentricidad en la sección en I.
