Resultados de superficie de la base de pilar en RFEM

Representación en RFEM de los resultados de las tensiones comparativas de von Mises en la base de pilar de una estructura de acero.

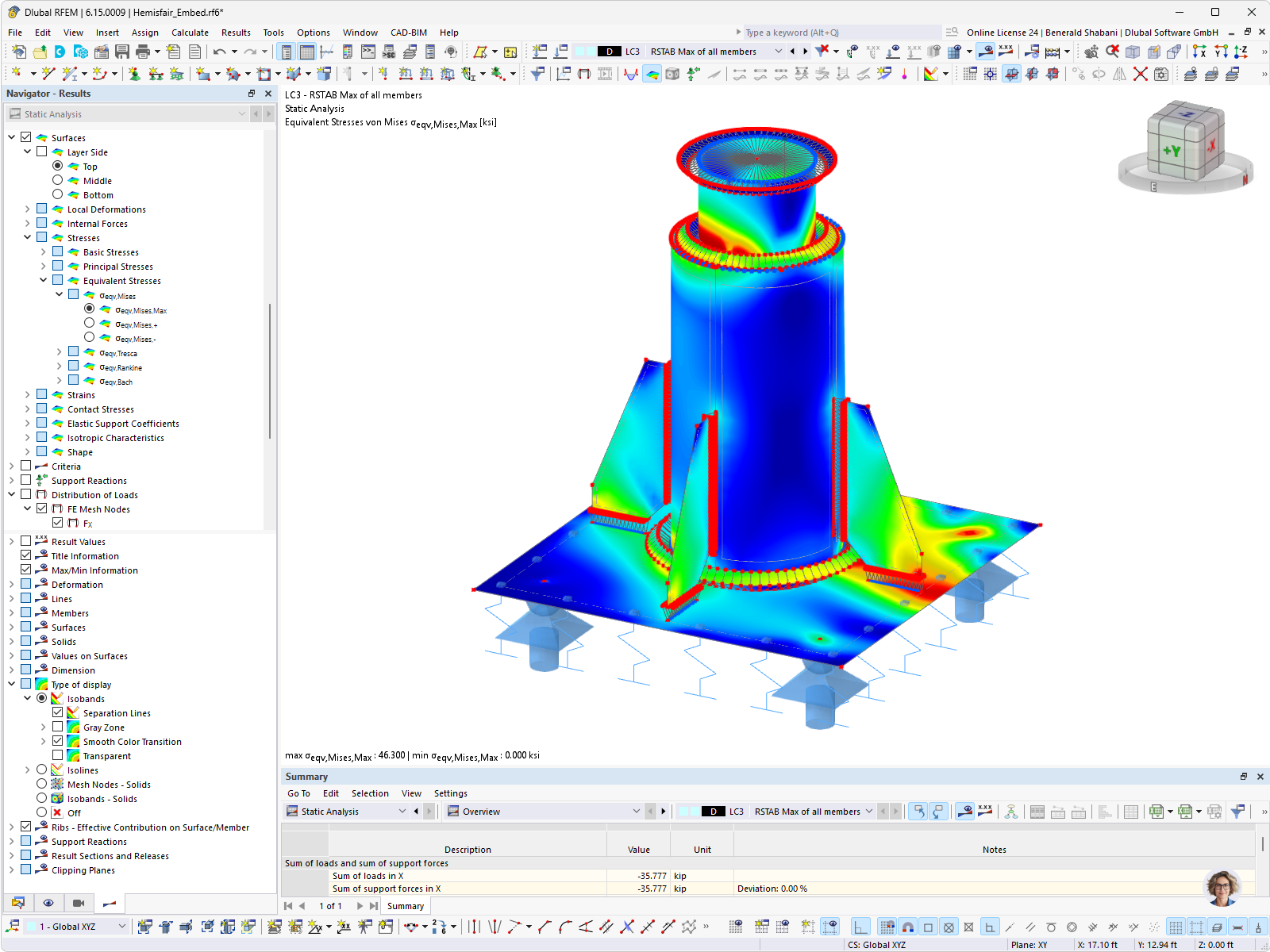

La imagen muestra los resultados de superficies en la base de pilar de una estructura de acero en RFEM. La representación en colores visualiza las tensiones comparativas de von Mises en la placa base, el pilar y las chapas de refuerzo conectadas. De este modo, se pueden identificar las zonas con mayores y menores tensiones dentro del componente estructural. © Novum Structures
Usado en
Modelo en 3D
No se puede descargar Proyecto de cliente / solo para visualización
Más sobre el modelo 3D
Especificaciones
Número de nudos 2121
Número de líneas 3158
Número de barras 1304
Número de superficies 242
Número de sólidos 0
Número de casos de carga 3
Número de combinaciones de carga 0
Número de combinaciones de resultados 1
Peso completo 0.278 t
Dimensiones (métricas) 0,610 x 0,630 x 0,610 m
Dimensiones (imperiales) 2 x 2.07 x 2 feet
