Camino de rodadura para grúa para el andén 4 en la estación central de Ámsterdam

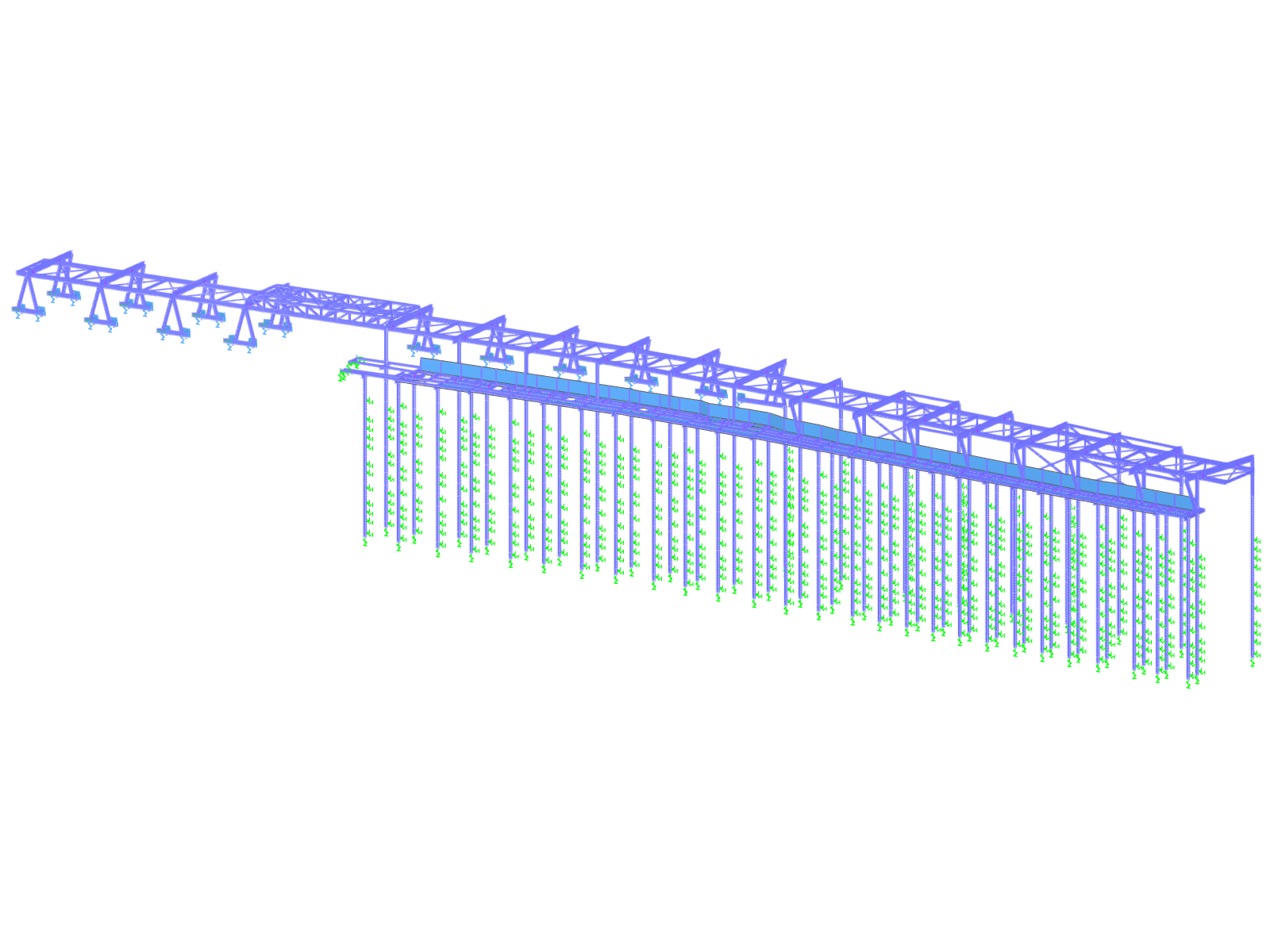

Modelo RFEM 6 de una vía de grúa de acero para el andén 4 de la estación central de Ámsterdam
La figura muestra la estructura de acero de un camino de rodadura para grúa para el andén 4 en la estación central de Ámsterdam, modelada en RFEM 6. El modelo 3D representa los pórticos de acero, las vigas y los pilares verticales de la estructura. El modelado numérico sirve para el análisis estático y el cálculo de la estructura.
Modelo en 3D
No se puede descargar
Proyecto de cliente / solo para visualización
Más sobre el modelo 3D
Especificaciones
| Número de nudos | 1572 |
| Número de líneas | 1327 |
| Número de barras | 1138 |
| Número de superficies | 66 |
| Número de sólidos | 0 |
| Número de casos de carga | 59 |
| Número de combinaciones de carga | 580 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 583.285 t |
| Dimensiones (métricas) | 217,253 x 31,834 x 31,241 m |
| Dimensiones (imperiales) | 712.77 x 104.44 x 102.5 feet |
