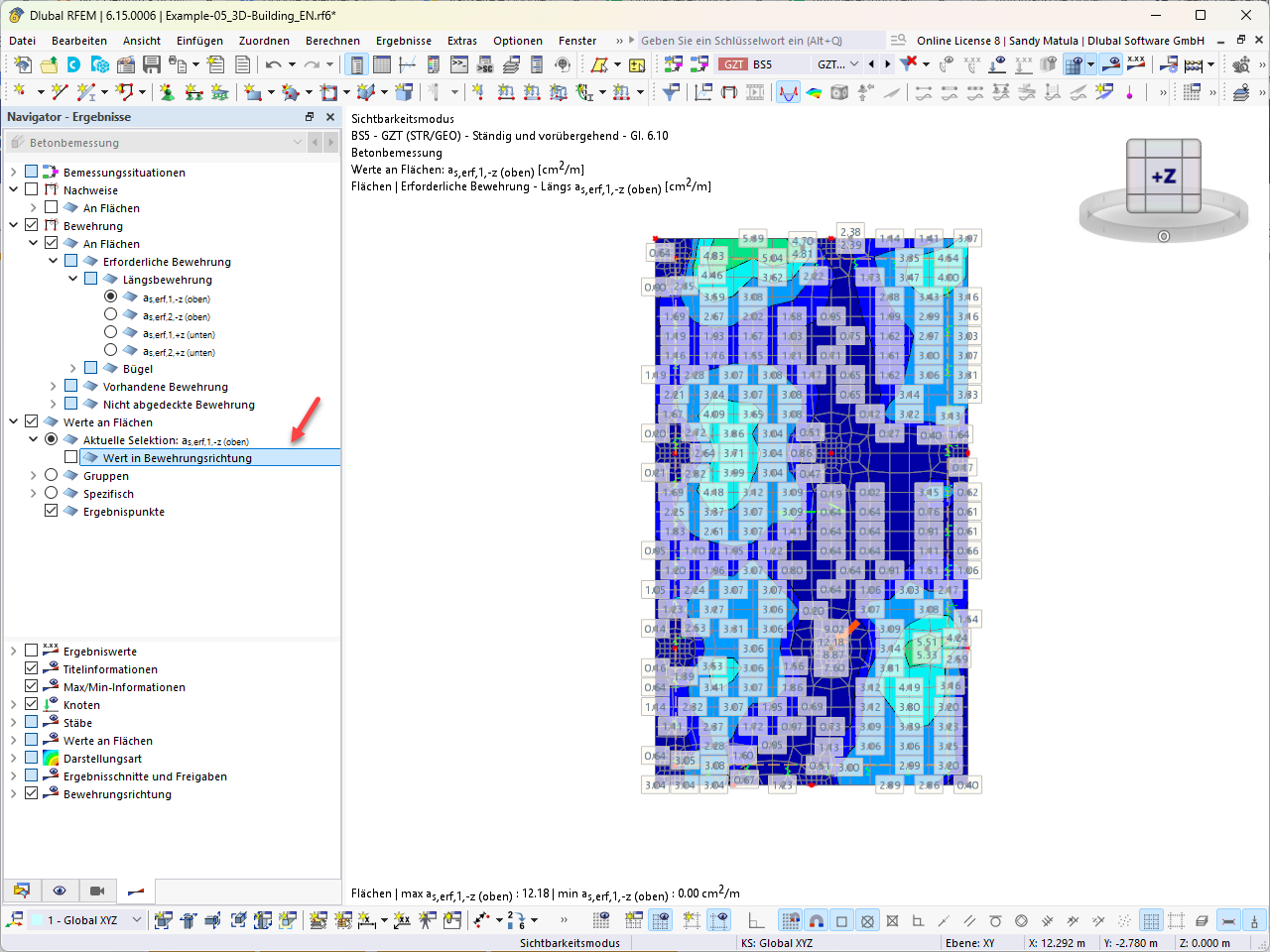

Diagrama de resultados de la armadura requerida en superficies
Representación gráfica de la armadura longitudinal necesaria para elementos de superficie en un software de cálculo estructural con escala de colores y valores numéricos.
La representación muestra los resultados gráficos de un cálculo de hormigón para el caso de carga BS5 - GZ1 (STR/GEO) en el estado „Permanente y transitorio“ según la ecuación 6.10. El enfoque está en la determinación de la armadura necesaria en elementos superficiales, donde se representan los valores para la evaluación longitudinal as,erf1,z (arriba) en cm²/m. El navegador lista diferentes opciones de evaluación como armadura longitudinal y existente, así como cerco; aquí está desactivada la opción „Valor en dirección de armadura“. Las isolíneas y los valores numéricos en las superficies de elementos finitos visualizan la distribución de las cantidades de armadura, indicándose un valor máximo de 12,18 cm²/m.
