Tensiones equivalentes y deformación plástica del modelo FS-4mm

Resultados del análisis por elementos finitos que muestran las tensiones equivalentes de von Mises y las deformaciones plásticas equivalentes para un modelo de unión de acero.

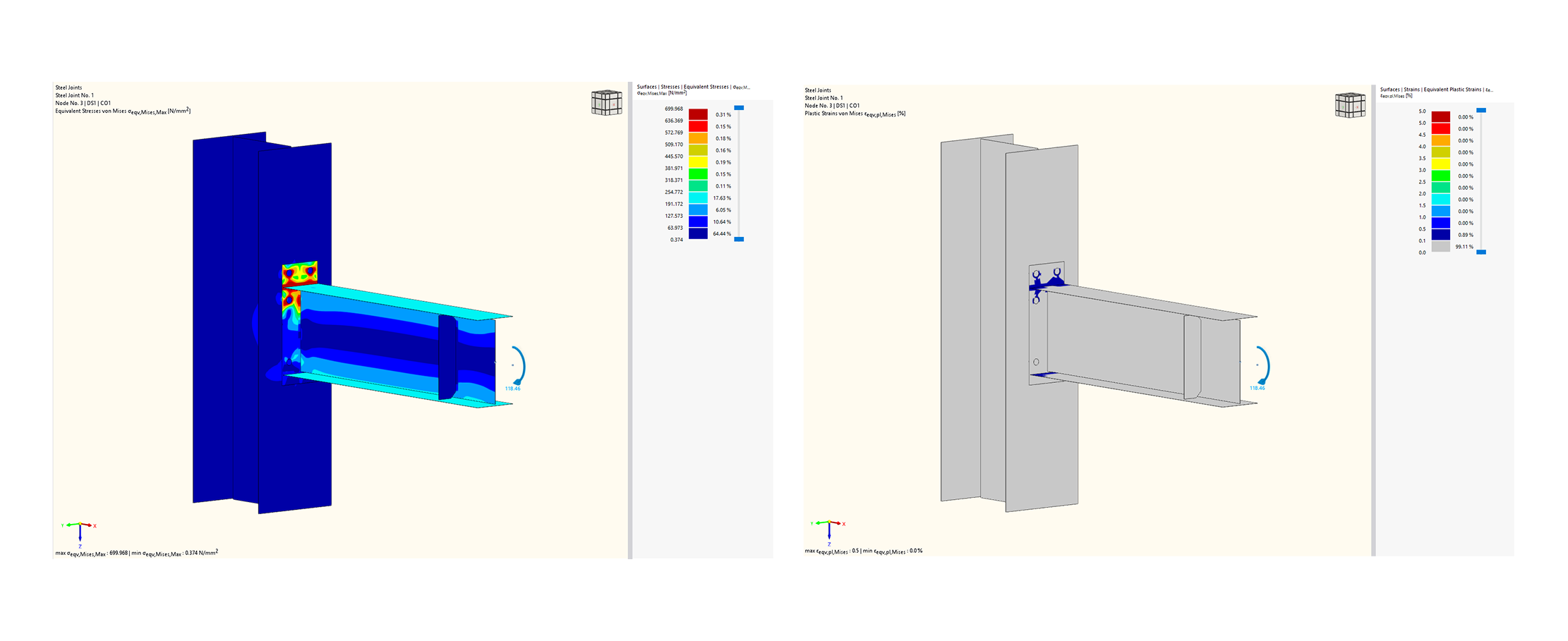

La imagen muestra el análisis estructural de la unión de acero n.º 1 (nudo n.º 3) para el modelo FS-4mm. La vista izquierda visualiza la distribución de tensiones equivalentes según von Mises, la vista derecha ilustra las deformaciones plásticas equivalentes. Esta comparación permite una evaluación del comportamiento elástico-plástico y de la capacidad portante del detalle de conexión.
