Conexión Atornillada Típica de Viga-Columna

Dibujo técnico de una unión atornillada típica viga-pilar que muestra una viga IPE300 conectada a un pilar HE340M con dimensiones detalladas y espesores de placa.

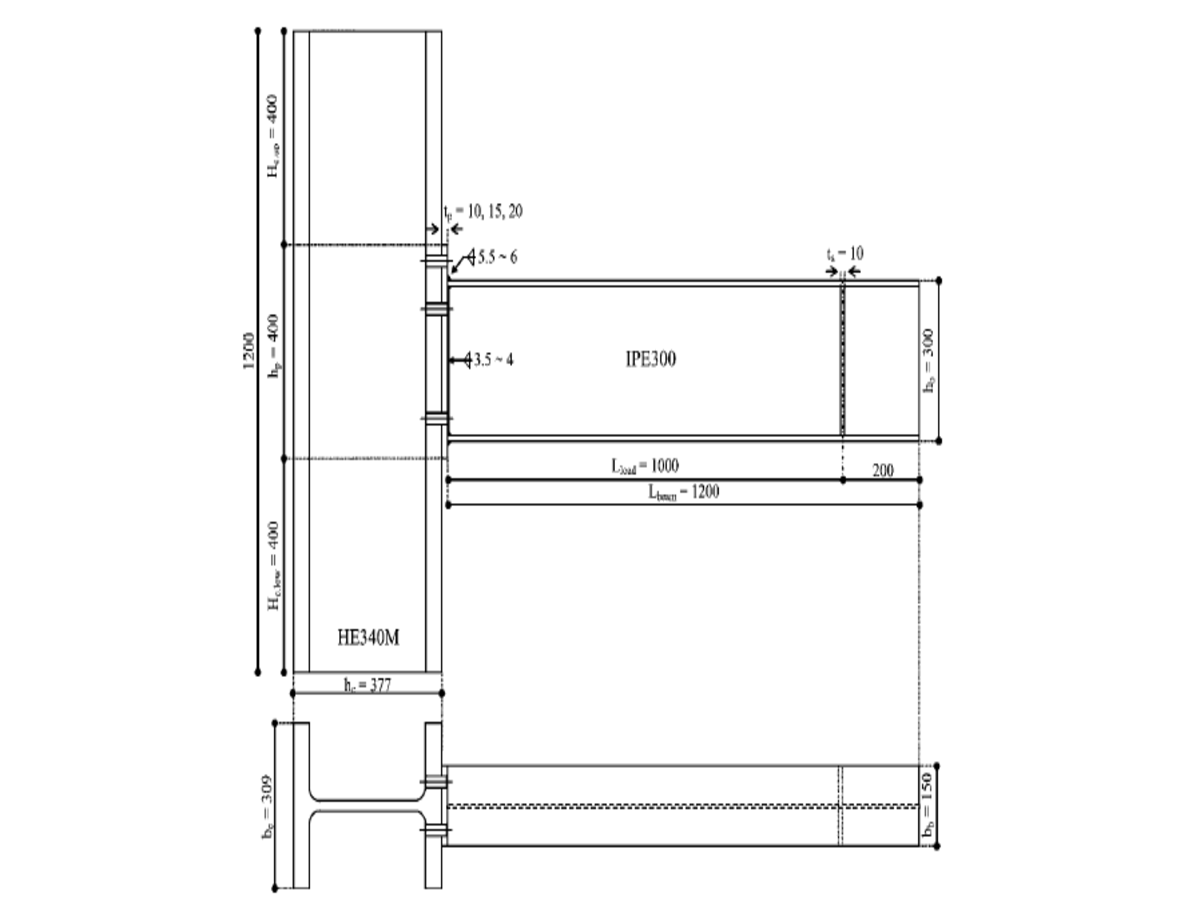

El dibujo técnico ilustra una conexión típica atornillada entre viga y columna. Una viga IPE300 está conectada a una columna vertical HE340M. La altura total de la columna es de 1200 mm, dividida en tres segmentos de 400 mm cada uno.
