Viga Continua Inclinada con Articulaciones en Análisis Estructural

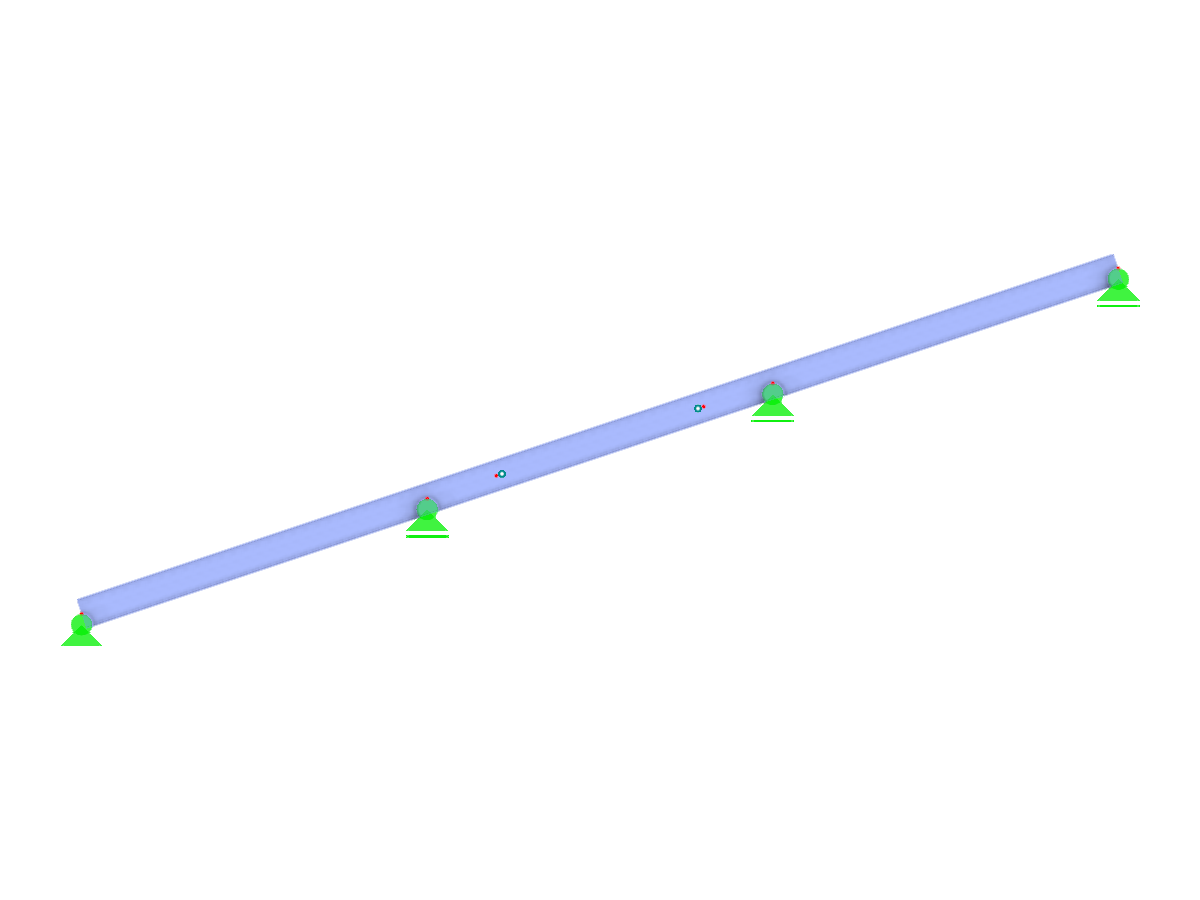

Viga continua inclinada con rótulas insertadas que crean una configuración de viga Gerber con vanos uniformes en pendiente.
La imagen muestra un sistema de viga continua inclinada con articulaciones insertadas, conocido como viga Gerber. El diseño presenta vanos uniformemente espaciados que incluyen articulaciones, lo que proporciona una mayor flexibilidad estructural. Esta configuración es un elemento estructural común utilizado para gestionar momentos y esfuerzos cortantes de manera efectiva en un contexto de ingeniería.
Modelo en 3D
Especificaciones
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 6 |
| Número de líneas | 5 |
| Número de barras | 5 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 5 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.119 t |
| Dimensiones (métricas) | 6,000 x 2,000 x 0,000 m |
| Dimensiones (imperiales) | 19.69 x 6.56 x 0 feet |
