Viga Continua con Bisagras y Voladizos

Esta imagen muestra una estructura de viga continua con articulaciones insertadas en los vanos pares, con extremos en voladizo para una dinámica de soporte mejorada.

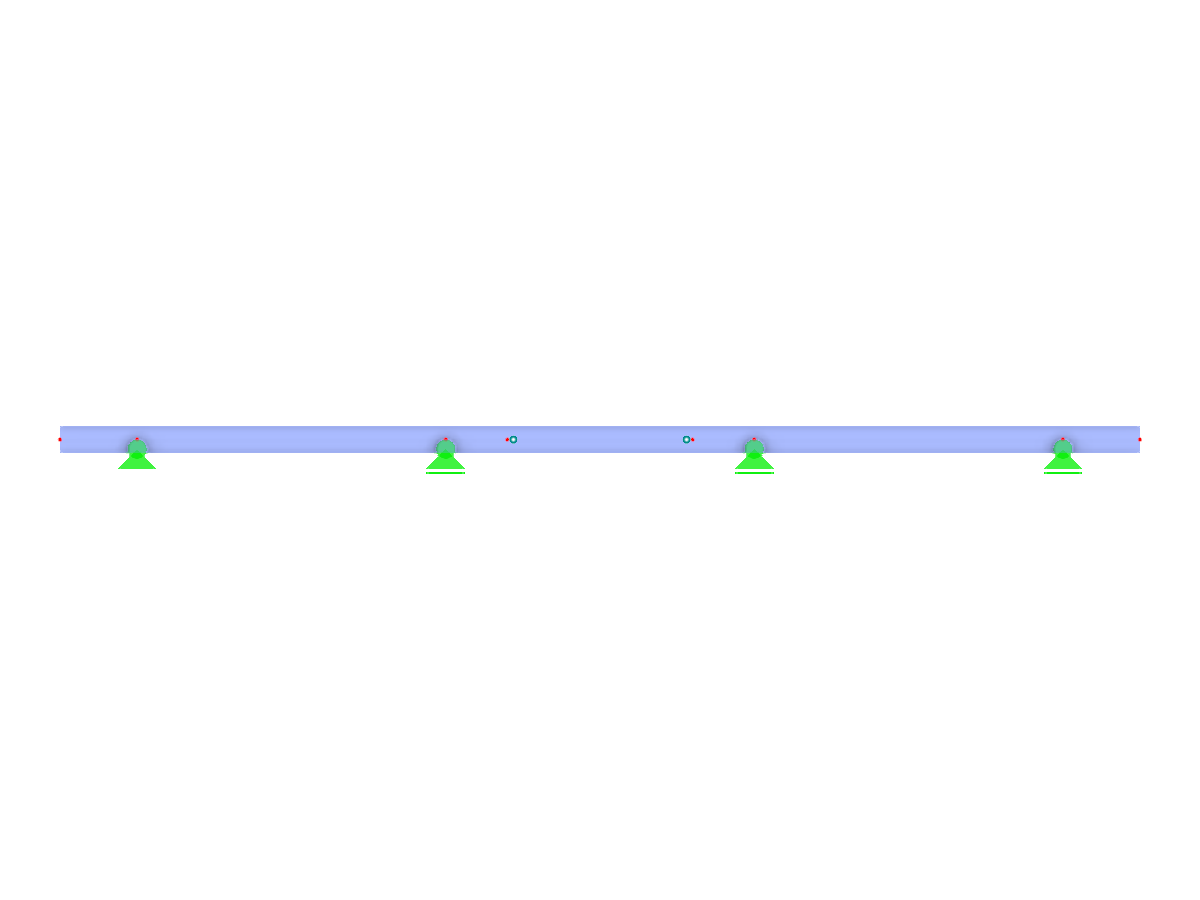

La imagen muestra una viga continua conocida como viga Gerber, caracterizada por articulaciones colocadas estratégicamente. Estas articulaciones se insertan en vanos uniformes a lo largo de la viga, permitiendo asentamientos diferenciales o movimientos. La viga incluye extremos en voladizo, que contribuyen a la capacidad de la estructura para gestionar cargas y luces de manera eficiente. El diseño ilustra un método refinado para equilibrar la distribución de cargas en las secciones de la viga.
Usado en
Modelo en 3D
Más sobre el modelo 3D
Especificaciones
Los parámetros de los bloques se pueden editar dinámicamente
Número de nudos 8
Número de líneas 7
Número de barras 7
Número de superficies 0
Número de sólidos 0
Número de casos de carga 7
Número de combinaciones de carga 0
Número de combinaciones de resultados 0
Peso completo 0.131 t
Dimensiones (métricas) 7,000 x 0,000 x 0,000 m
Dimensiones (imperiales) 22.97 x 0 x 0 feet
