Estructura de acero de un aparcamiento en Čelákovicích

Estructura de acero de un aparcamiento de dos plantas, 47,62 × 24,5 m, altura 9,4 m, Čelákovice. Pendiente inclinada 1,75 %, pórticos HEA 500.

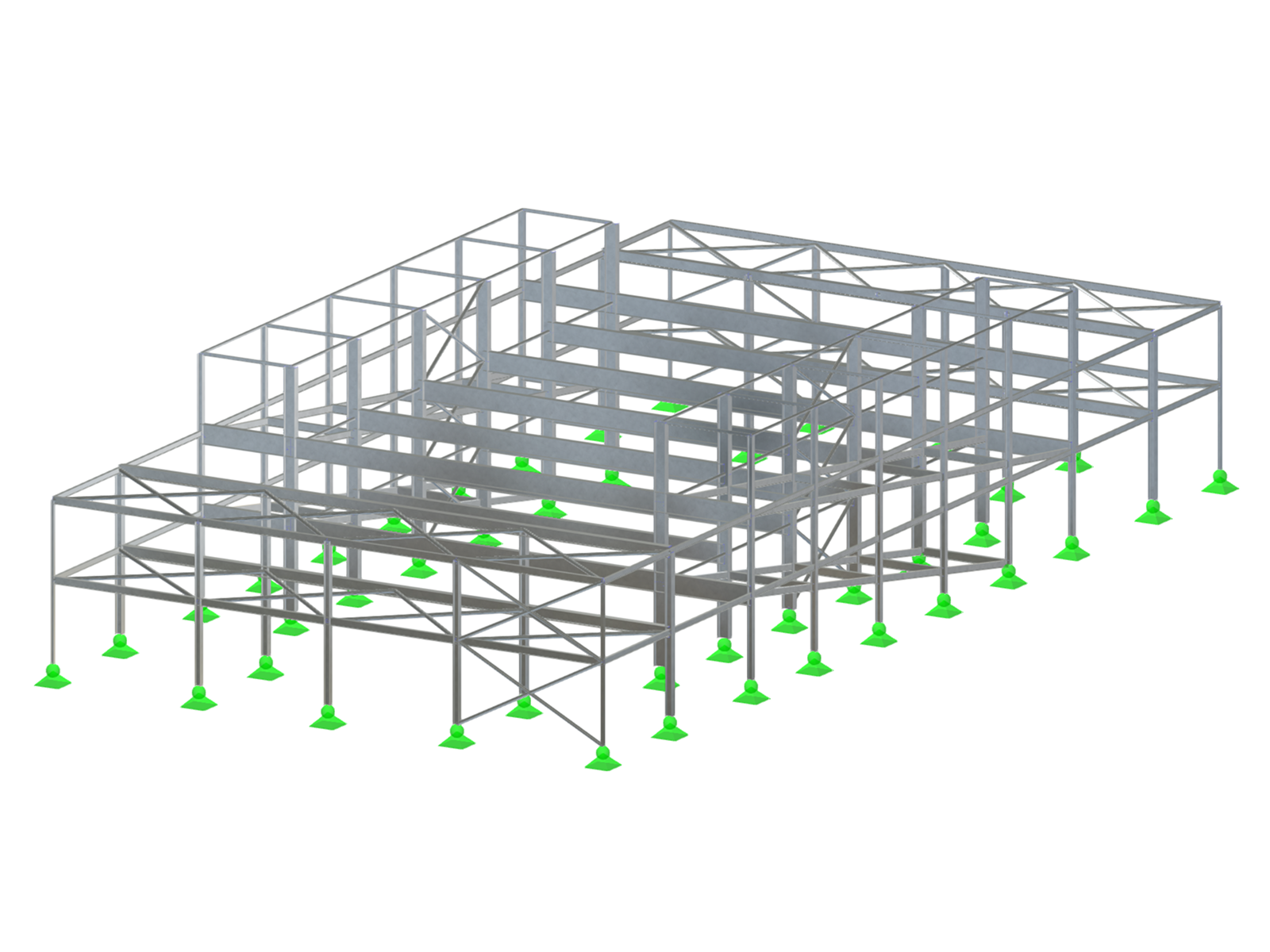

[Irina Okilova] diseñó una estructura de acero de dos plantas para un aparcamiento en Čelákovice. El esquema estructural principal está formado por pórticos de pilares HEA 500 y vigas soldadas con una luz de 16,5 m. En ambos lados hay marquesinas; los hastiales incluyen pilares HEA 220. Las dimensiones totales son 47,62 × 24,5 m, con una altura de 9,4 m.
Usado en
Modelo en 3D
Más sobre el modelo 3D
Especificaciones
Número de nudos 290
Número de líneas 439
Número de barras 356
Número de superficies 41
Número de sólidos 0
Número de casos de carga 12
Número de combinaciones de carga 22
Número de combinaciones de resultados 0
Peso completo 104,827 t
Dimensiones (métricas) 24,500 x 9,760 x 47,620 m
Dimensiones (imperiales) 80.38 x 32.02 x 156.23 feet
