Estructura del edificio residencial Kyje

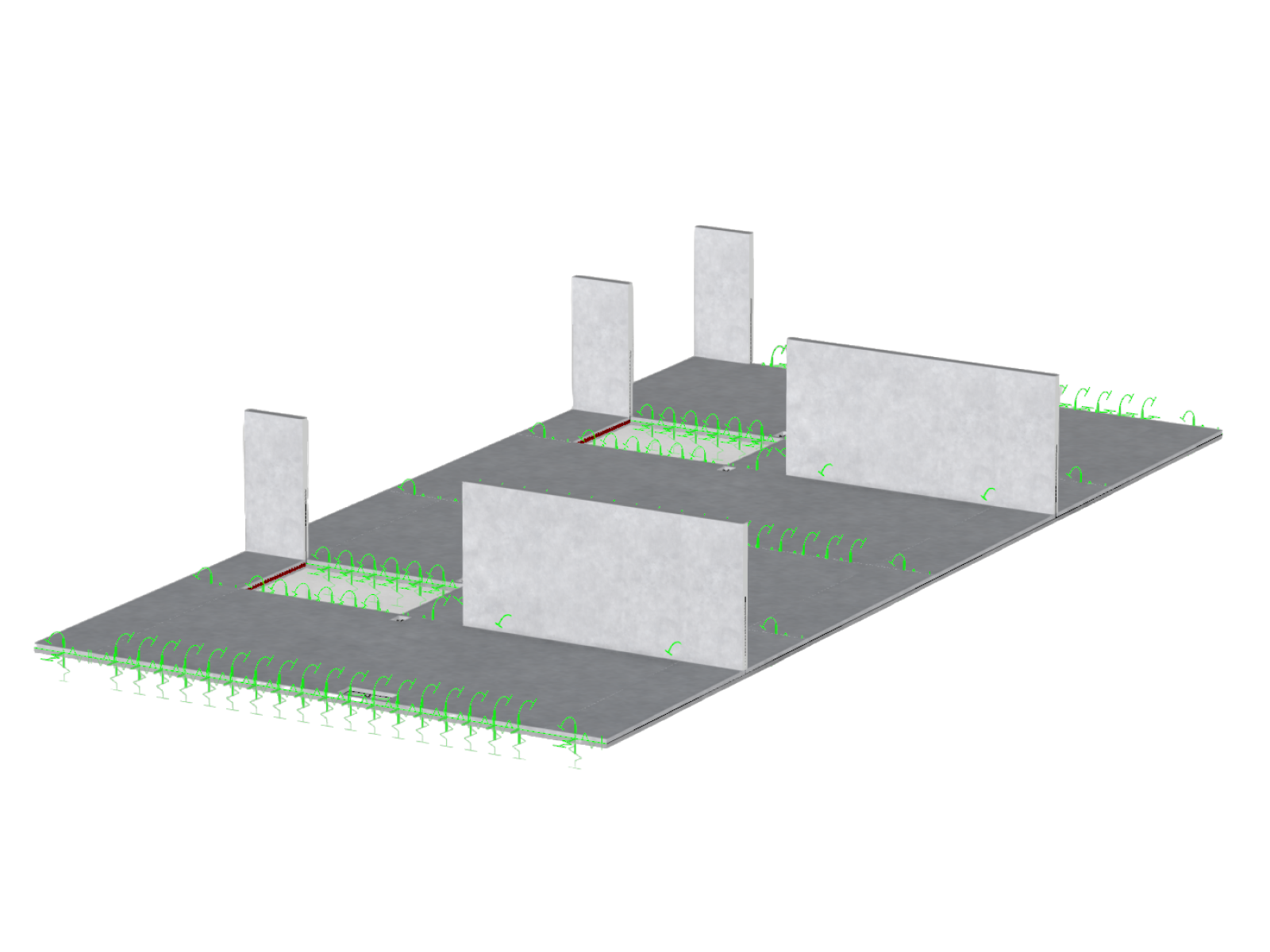

Edificio de departamentos monolítico de hormigón armado en Praga con estructura de terraza y dos plantas sobre el suelo.
El edificio residencial en Praga 14 - Kyje tiene una estructura monolítica de hormigón armado. La construcción con una planta de 28,6 × 12,55 m comprende dos objetos sobre el nivel del terreno y un piso parcialmente enterrado. La estructura utiliza un sistema de muros y pilares de viga de cuelgue y losas de piso de 200 mm de espesor. El modelo fue diseñado por Petr Stuchlík en el marco de la competición Dlubal Talent CTU.
Usado en
Modelo en 3D
Especificaciones
| Número de nudos | 82 |
| Número de líneas | 69 |
| Número de barras | 7 |
| Número de superficies | 20 |
| Número de sólidos | 0 |
| Número de casos de carga | 6 |
| Número de combinaciones de carga | 64 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 217,520 t |
| Dimensiones (métricas) | 14,050 x 0,000 x 28,600 m |
| Dimensiones (imperiales) | 46.1 x 0 x 93.83 feet |
