Voladizo con Abertura en el Alma y Superficies de Perfil T

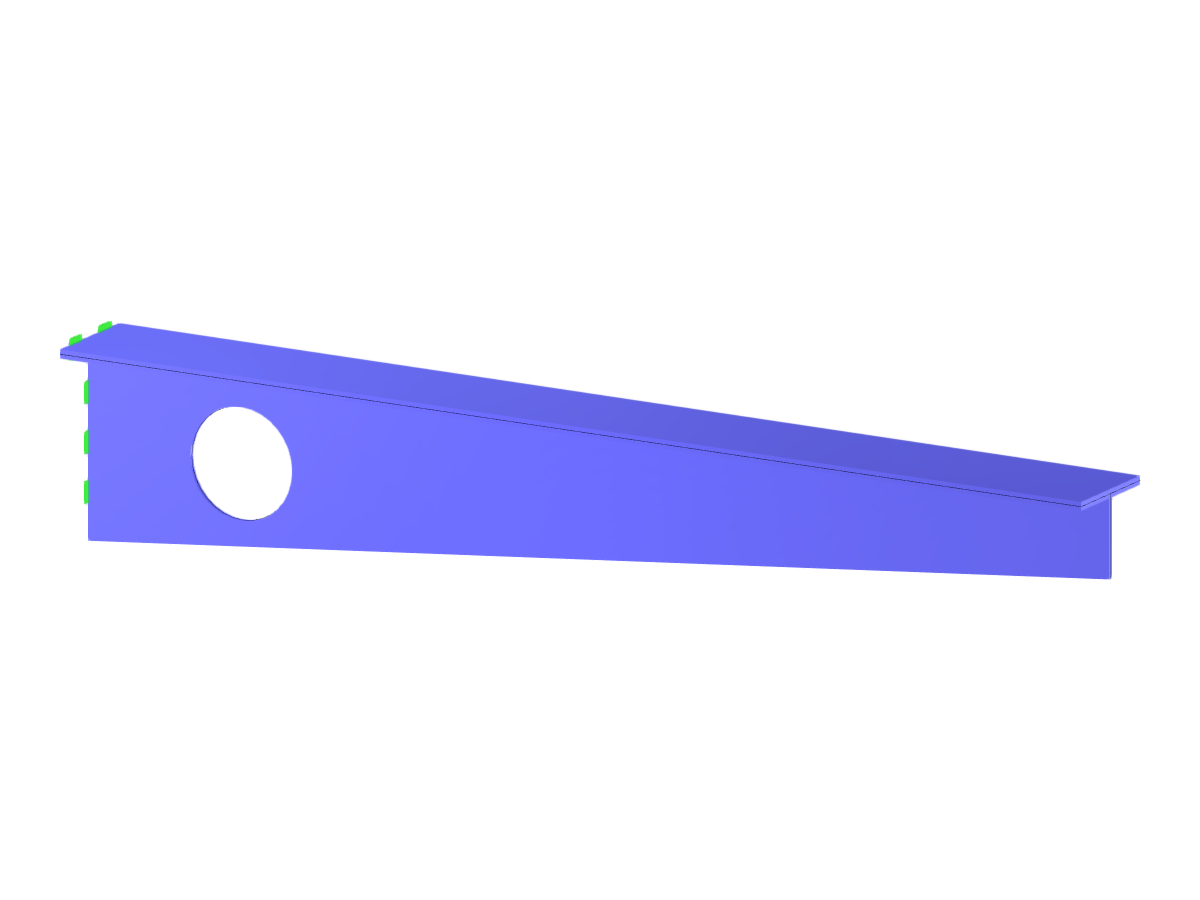

Estructura en voladizo con un perfil en T que presenta una abertura en el alma, creada con superficies.
La imagen muestra una estructura en voladizo compuesta por elementos de superficie. Presenta un perfil en T con una abertura bien definida en el alma, lo que ilustra un enfoque de diseño habitual para reducir el uso de material sin comprometer la integridad estructural. Esta abertura puede tener fines funcionales, como reducir el peso o permitir el paso de instalaciones.
Usado en
Modelo en 3D
Especificaciones
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 9 |
| Número de líneas | 11 |
| Número de barras | 0 |
| Número de superficies | 3 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,087 t |
| Dimensiones (métricas) | 2,000 x 0,350 x 0,200 m |
| Dimensiones (imperiales) | 6.56 x 1.15 x 0.66 feet |
