Vigas de madera de vientre de pez lineales

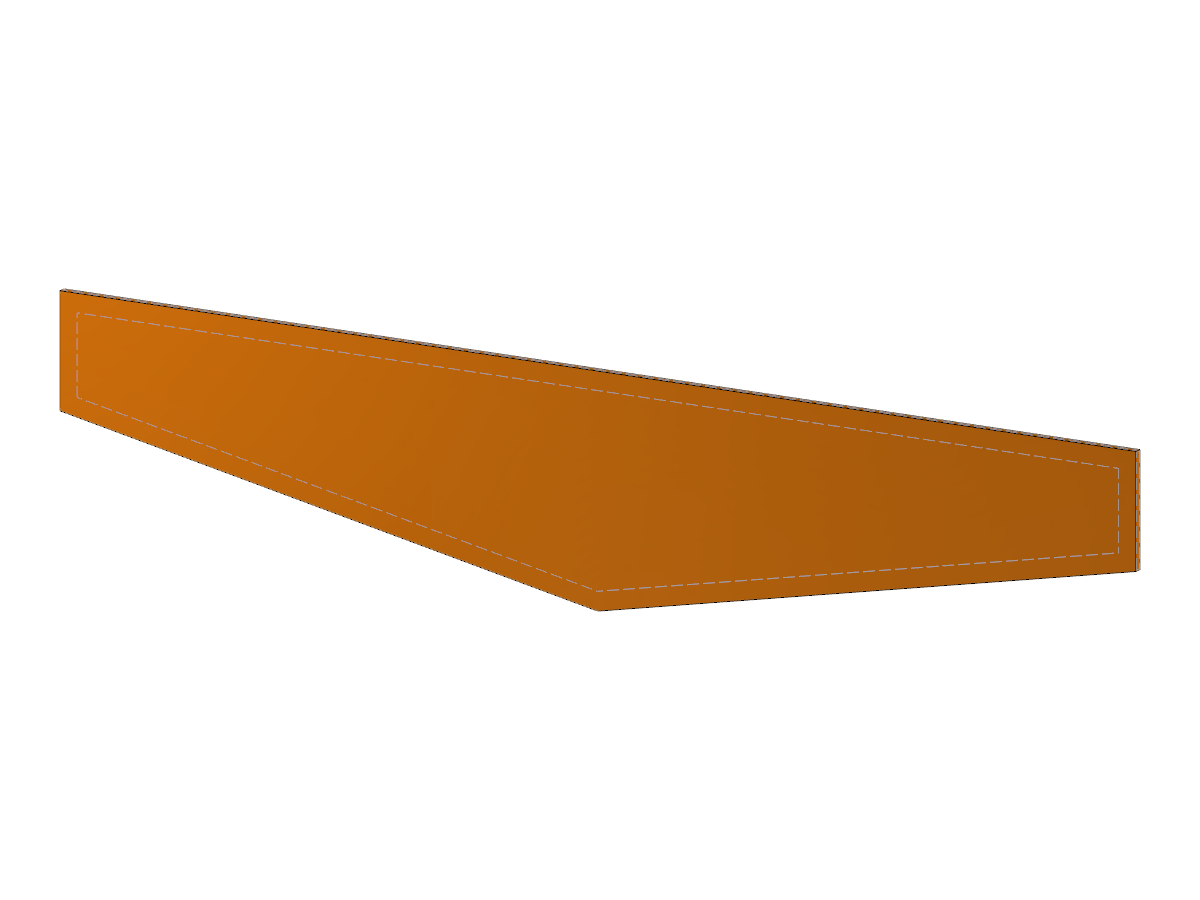

Análisis lineal de vigas de madera de vientre de pez que muestran el comportamiento estructural.
La imagen muestra un análisis estructural de vigas de madera de canto variable con perfil curvo inferior, centrándose en su comportamiento lineal. Estas vigas, que se caracterizan por su forma distintiva de vientre de pez, se analizan para comprender la distribución de cargas y las características de comportamiento. Este tipo de diseño de vigas hace hincapié en el uso eficiente del material y en la forma estética.
Usado en
Modelo en 3D
Especificaciones
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 10 |
| Número de líneas | 15 |
| Número de barras | 0 |
| Número de superficies | 7 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,169 t |
| Dimensiones (métricas) | 7,500 x 1,500 x 0,050 m |
| Dimensiones (imperiales) | 24.61 x 4.92 x 0.16 feet |
