Diseño paramétrico de un depósito circular de hormigón

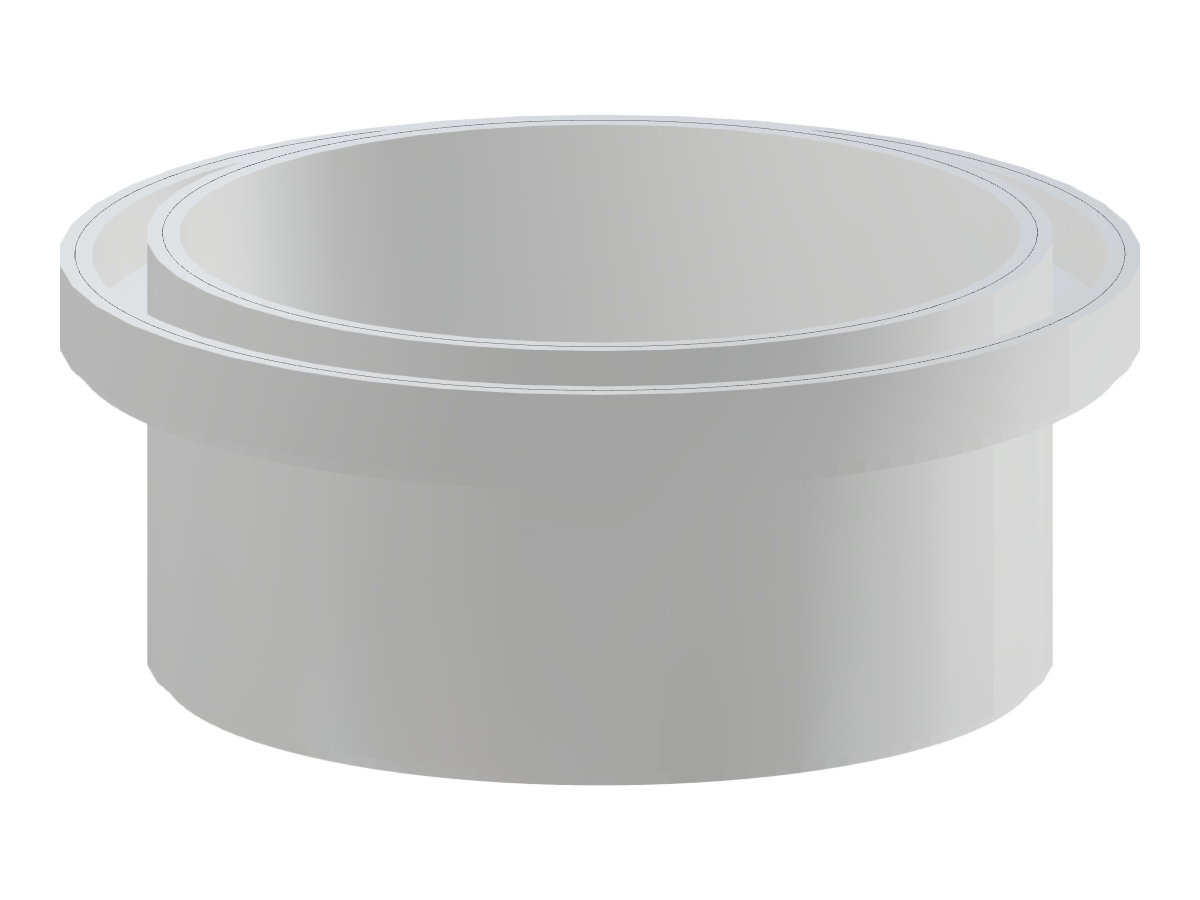

Modelo 3D de un depósito circular de hormigón paramétrico, creado a partir de superficies que muestran el diseño estructural detallado.
La imagen muestra un modelo 3D de una cuenca circular de hormigón diseñada mediante superficies paramétricas. Este modelo de ingeniería pone de manifiesto las complejas interacciones entre las distintas superficies para lograr la geometría deseada. Ilustra la precisión del modelado paramétrico a la hora de crear diseños estructuralmente eficientes.
Modelo en 3D
Especificaciones
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 5 |
| Número de líneas | 7 |
| Número de barras | 0 |
| Número de superficies | 4 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 147,777 t |
| Dimensiones (métricas) | 9,600 x 4,000 x 9,600 m |
| Dimensiones (imperiales) | 31.5 x 13.12 x 31.5 feet |
