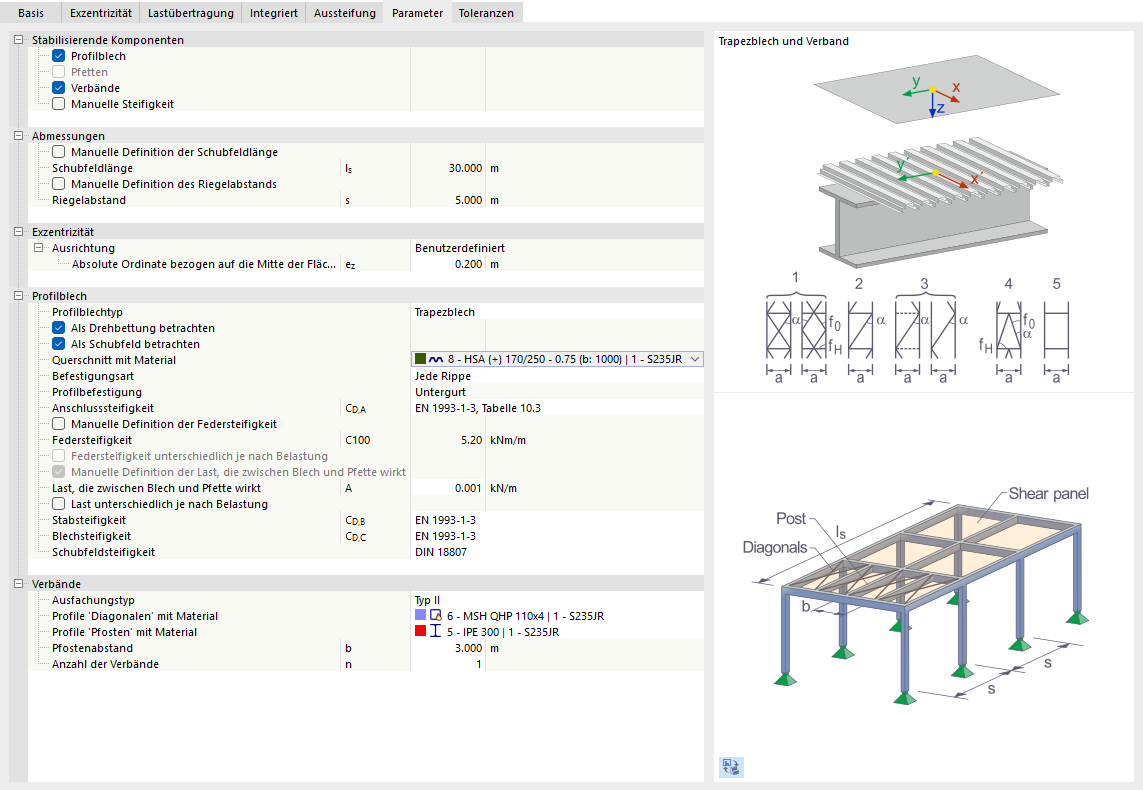

Parameter der Aussteifungsfläche definieren: Typ 'Stablager'
Der Dialog zur Definition der Parameter einer Aussteifungsfläche zeigt die Registerkarte Parameter für den Aussteifungstyp "Stablager". Im Abschnitt „Stabilisierende Komponenten“ sind Profilblech und Verbände aktiviert, die Schubfeldlänge beträgt 30,000 m und der Riegelabstand 5,000 m. Als Trapezblech ist das Profil 8 – HSA (-) 170/250 – 0,75 aus S235JR definiert, dessen Schubsteifigkeit nach EN 1993-1-3, Tabelle 10.3 mit 5,20 kN/m angesetzt wird. Der Aussteifungstyp „Diagonalen“ verwendet Diagonalen aus MSH QHP 110x4 und Pfosten aus IPE 300 bei einem Pfostenabstand von 3,000 m.
