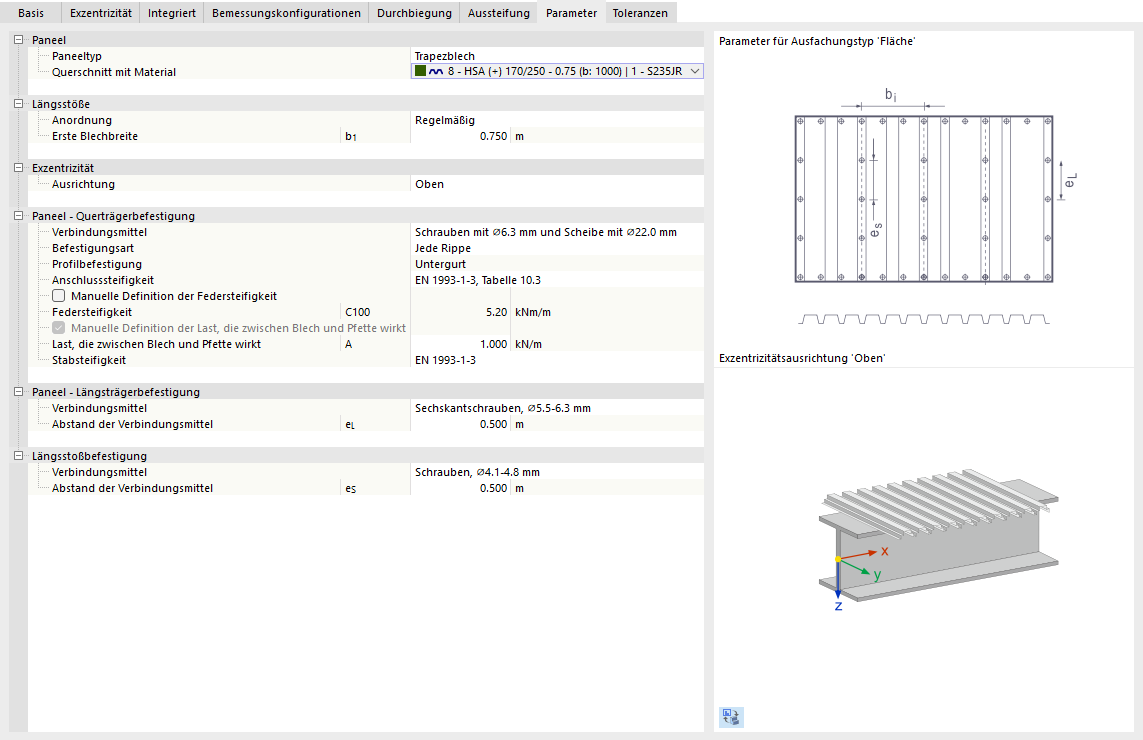

Parameter der Aussteifungsfläche definieren: Typ 'Fläche'
Der Dialog „Aussteifung" zeigt die Parameter für den Ausfachungstyp „Fläche" mit einem Trapezblech. Die Langstöße erfolgen regelmäßig. Für die Querträger sind Schrauben ø 6.3 mm mit Scheibe ø 22.0 mm an jeder Rippe am Untergurt definiert, wobei die Anschlusssteifigkeit von 5.20 kN/m nach EN 1993-1-3, Tabelle 10.3 ermittelt wird. Die Längsträger und Langstöße verwenden Sechskantschrauben ø 5.5-6.3 mm bzw. Schrauben ø 4.1-4.8 mm mit einem Abstand der Verbindungsmittel von 0.500 m. Grafiken veranschaulichen die Anordnung der Paneele und die Exzentrizität am I-Träger.
