Ergebnisgrafik der erforderlichen Bewehrung auf Flächen
Grafische Darstellung der erforderlichen Längsbewehrung für Flächenelemente in einer Bemessungssoftware mit Farbskala und numerischen Werten.

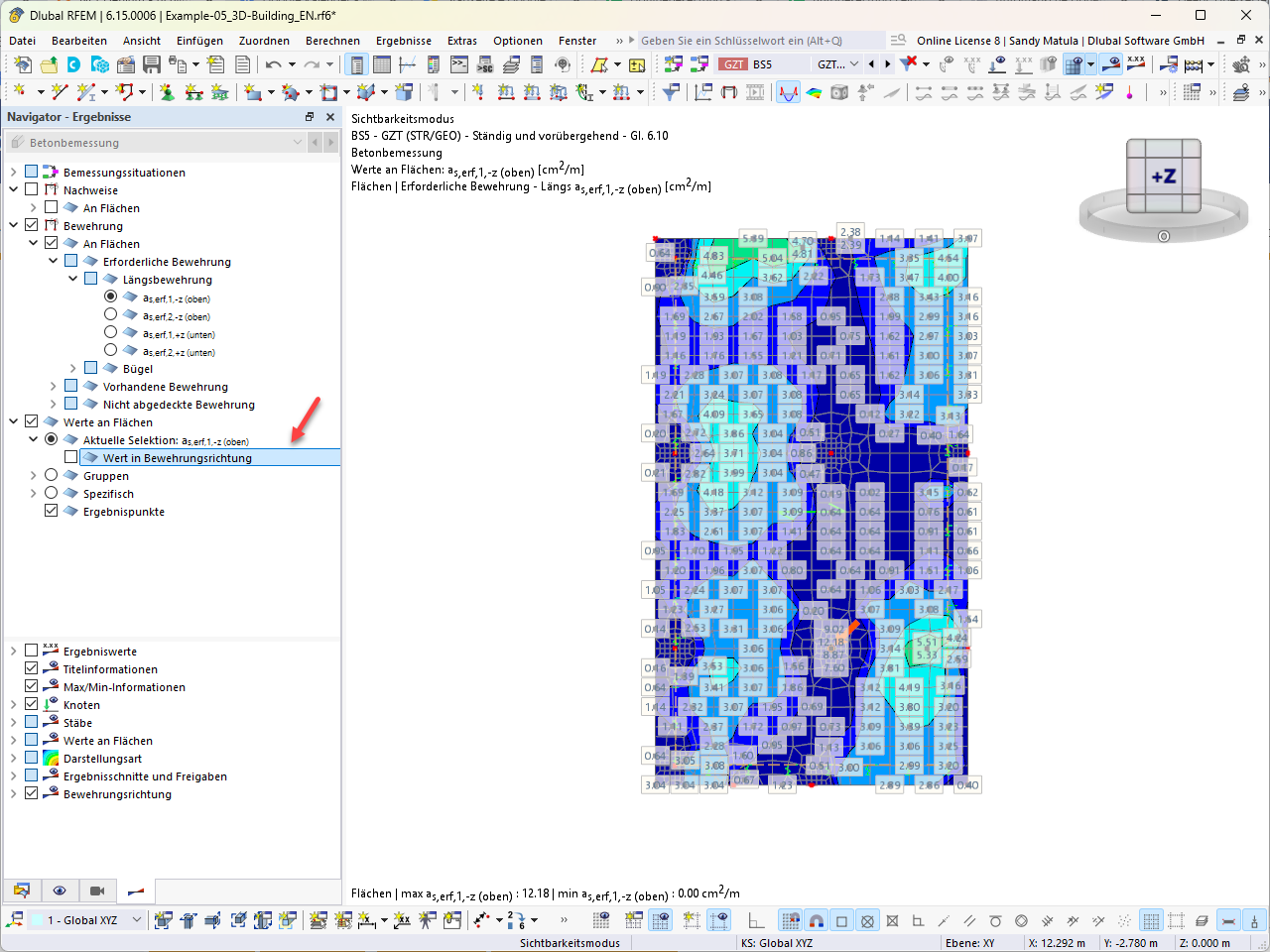

Die Darstellung zeigt die grafischen Ergebnisse einer Betonbemessung für den Lastfall BS5 - GZ1 (STR/GEO) im Zustand „Ständig und vorübergehend“ gemäß GI. 6.10. Im Fokus steht die Ermittlung der erforderlichen Bewehrung auf Flächenelementen, wobei die Werte für die Längsbewertung as,erf1,z (oben) in cm²/m dargestellt sind. Der Navigator listet verschiedene Bewertungsoptionen wie Längs- und Vorhandene Bewehrung sowie Bügel auf; hierbei ist die Option „Wert in Bewehrungsrichtung“ deaktiviert. Die Isolinien und Zahlenwerte auf den Finite-Elemente-Flächen visualisieren die Verteilung der Bewehrungsmengen, wobei ein Maximalwert von 12,18 cm²/m ausgewiesen wird.
