Strap Footing Foundation Layout Visualization

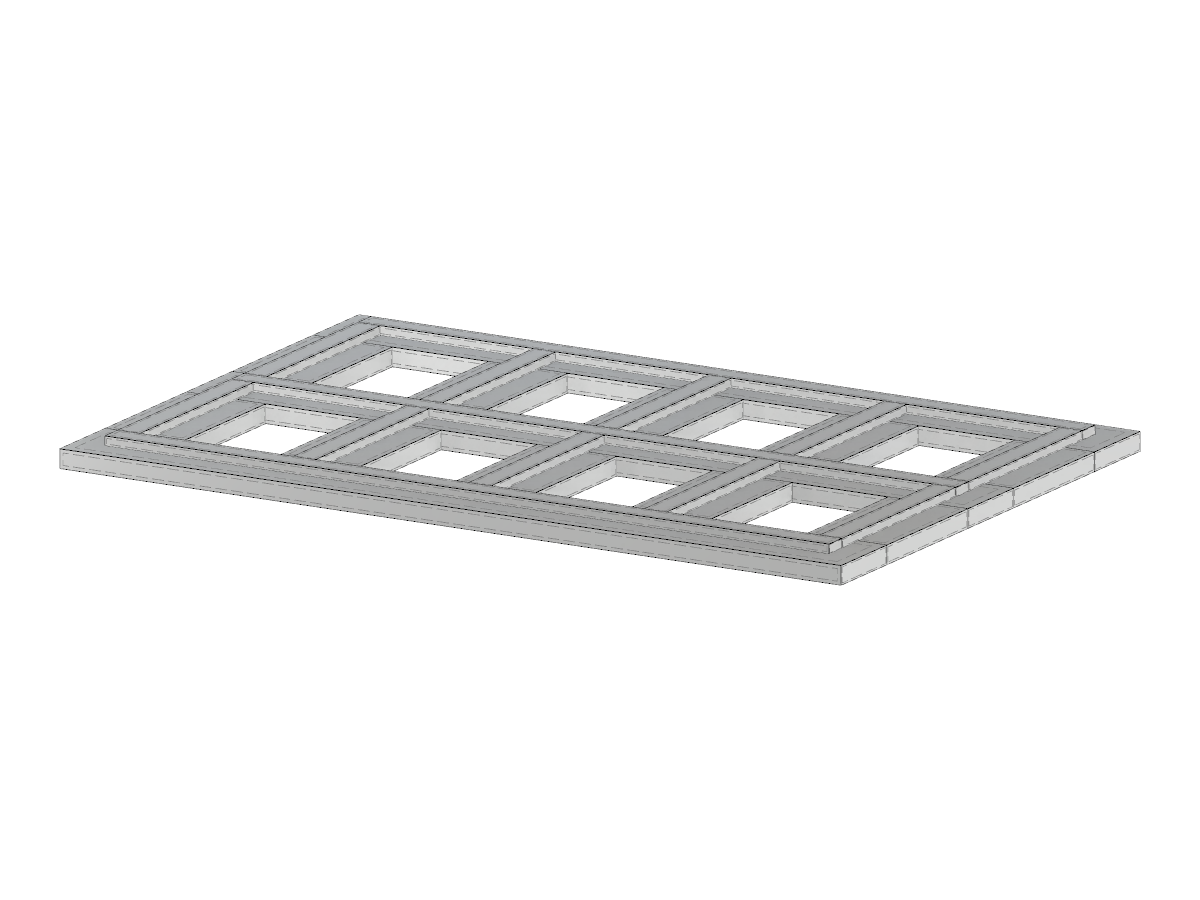

Visuelle Darstellung eines Rasterplans für eine Streifenfundamentgründung mit Darstellung der Lastverteilung und des strukturellen Aufbaus.
Das Bild zeigt ein detailliertes Rasterlayout für eine Streifenfundament-Gründung. Es veranschaulicht die Anordnung der Stützenfüße und die Verteilung der Lasten über die Struktur. Diese Visualisierung hilft, das für die Bauplanung und Stabilitätsanalyse entscheidende strukturelle Layout zu verstehen.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 176 |
| Anzahl Linien | 296 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 156 |
| Anzahl Volumenkörper | 26 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 177,345 t |
| Abmessungen (metrisch) | 17,800 x 0,600 x 11,800 m |
| Abmessungen (imperial) | 58.4 x 1.97 x 38.71 feet |
