Fachwerkbogenbrücke mit Zwillingsstreben
Eine durchlaufende, versteifte Bogenbrücke mit abgestrebten Zwillingsbögen für erhöhte Stabilität und strukturelle Integrität.

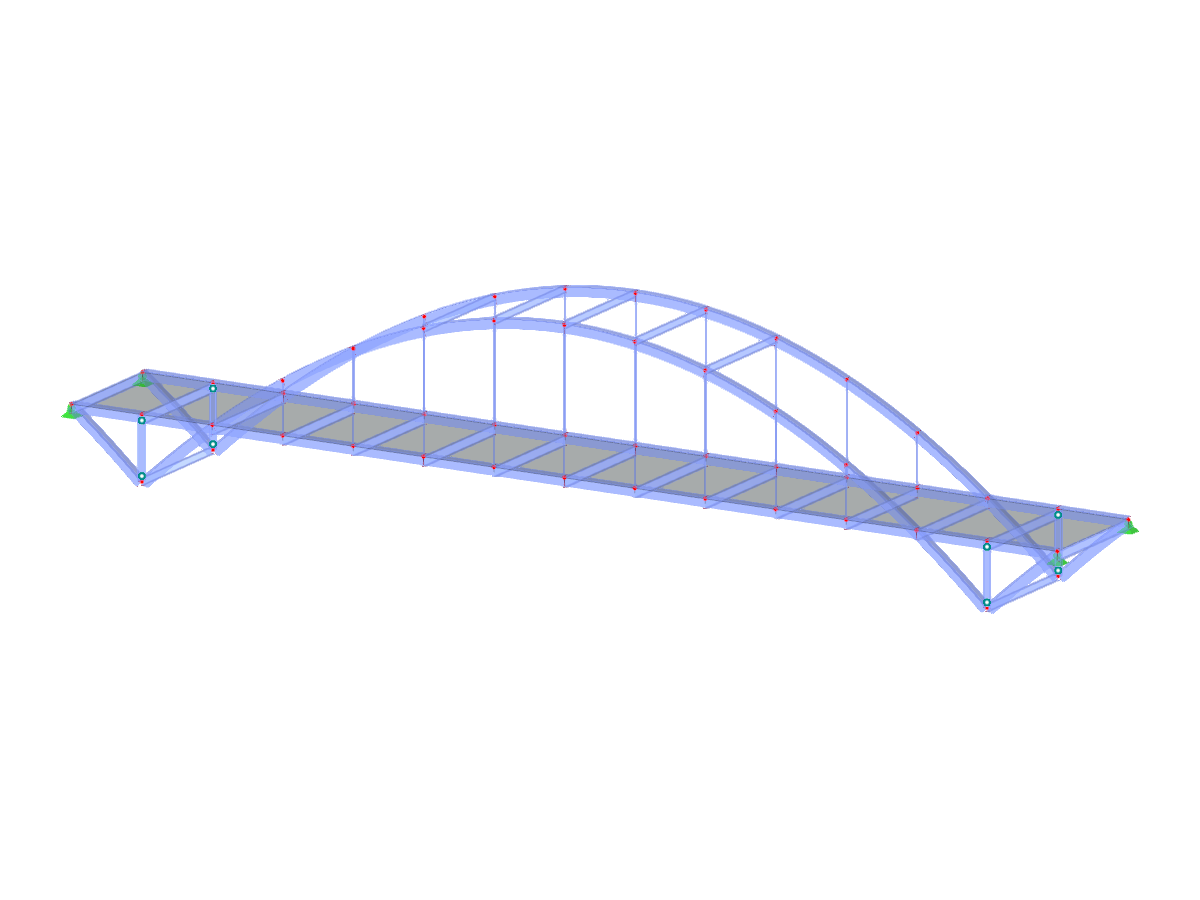

Das Bild zeigt eine Stabbogenbrücke, die sich durch ihre ausgesteiften Zwillingsbögen auszeichnet. Diese Bauweise ist dafür bekannt, ästhetische Wirkung mit funktionaler Festigkeit zu verbinden. Die Aussteifung der Bögen erhöht die Stabilität und Lastverteilung und ermöglicht einen effizienten Materialeinsatz. Ideal für die Überbrückung großer Spannweiten, demonstriert sie ingenieurtechnische Innovation im Brückenbau.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 52 |
| Anzahl Linien | 102 |
| Anzahl Stäbe | 100 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 6 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 22,993 t |
| Abmessungen (metrisch) | 20,000 x 4,000 x 2,500 m |
| Abmessungen (imperial) | 65.62 x 13.12 x 8.2 feet |
