Inverted V-bracing for steel frame structures

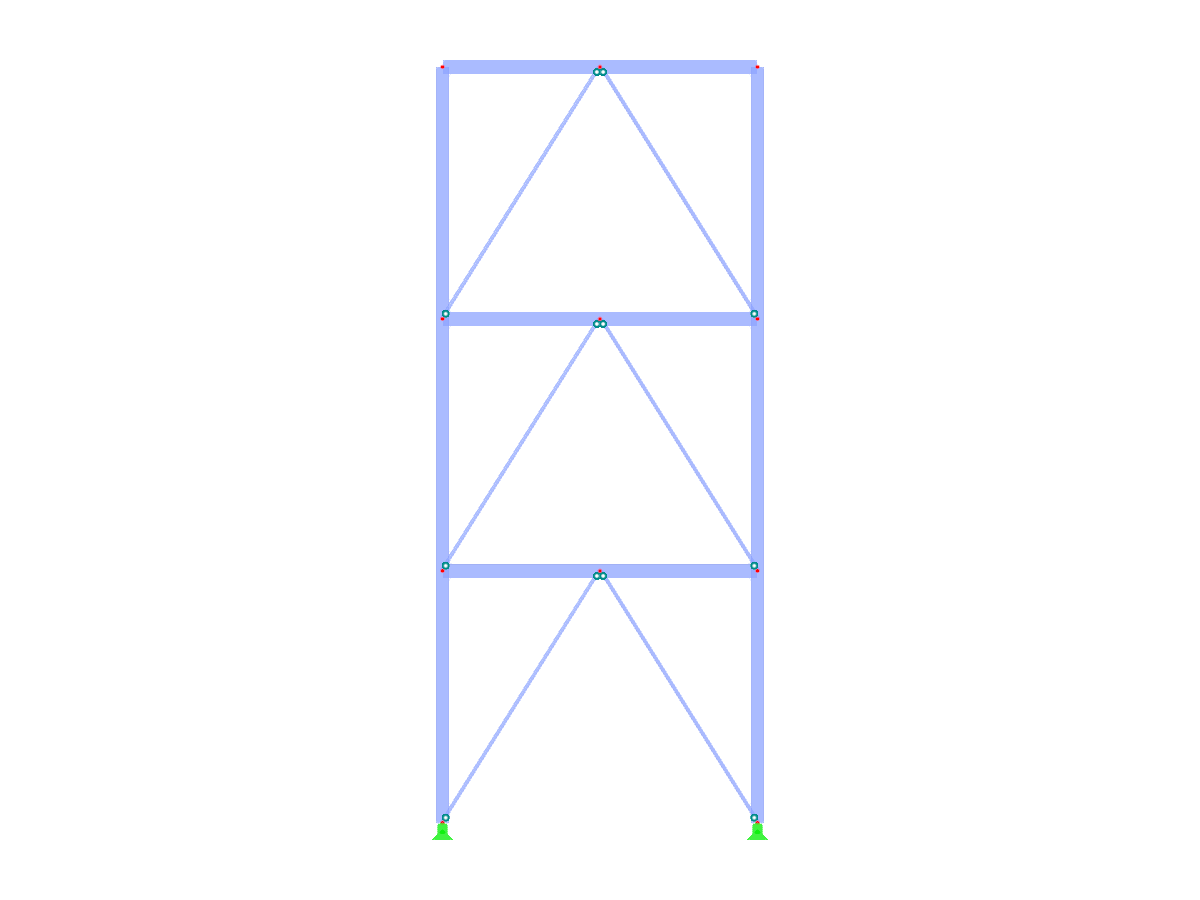

Konstruktion einer umgekehrten V-Aussteifung in einer mehrstöckigen Stahlkonstruktion mit variablen Geschosshöhen.
Das Bild zeigt ein Ingenieurmodell mit einer umgekehrten V-Verstrebung, die in Stahlkonstruktionen eingesetzt wird. Es sind verschiedene Geschosshöhen zu erkennen, die die strukturelle Anpassungsfähigkeit an unterschiedliche Stockwerkshöhen verdeutlichen. Diese Verstrebungsmethode trägt zur Erhöhung der Stabilität und zur effizienten Lastverteilung im gesamten Bauwerkrahmen bei. Das Bild hebt die Flexibilität der Tragwerksplanung hervor, die durch die Variation der Geschossanzahl und der Höhen der einzelnen Stockwerke ermöglicht wird.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 11 |
| Anzahl Linien | 18 |
| Anzahl Stäbe | 18 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,100 t |
| Abmessungen (metrisch) | 5,000 x 12,000 x 0,000 m |
| Abmessungen (imperial) | 16.4 x 39.37 x 0 feet |
