Parametrischer Hohlkastenquerschnitt mit einer Zelle

Parametrischer einzelliger Kastenträgerquerschnitt, definiert in RSECTION, der einen Hohlprofilquerschnitt mit geneigten Stegen und ausgerundeten Ecken für die Brückenberechnung zeigt.

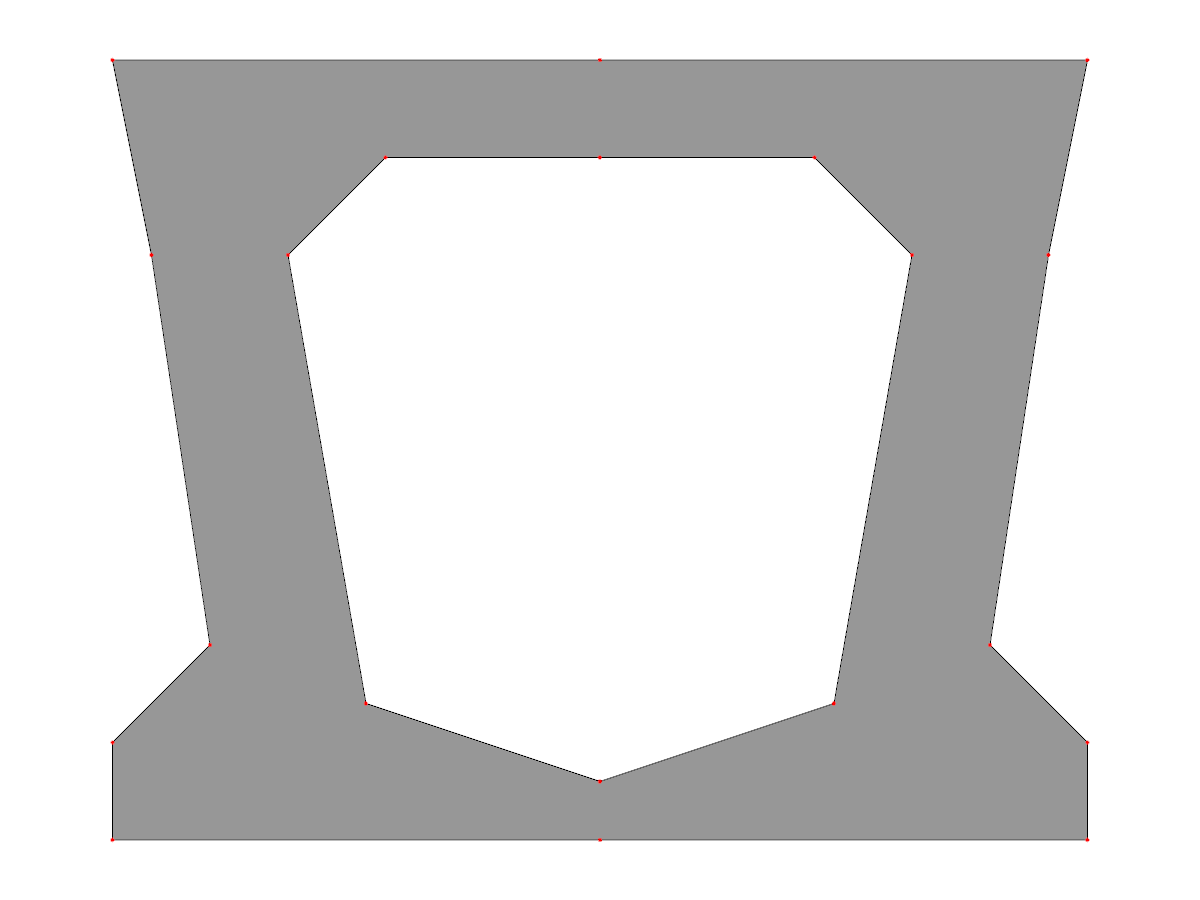

Das Bild zeigt einen parametrischen einzelligen Hohlkastenquerschnitt, der als parametrischer Block in RSECTION erstellt wurde. Dieses dünnwandige Profil weist eine rechteckige Außenkontur mit einem zentralen polygonalen Hohlraum und geneigten Seitenwänden auf. RSECTION ermöglicht die Definition und Analyse beliebiger Querschnitte durch die Berechnung geometrischer Eigenschaften wie Fläche, Trägheitsmomente und Widerstandsmomente. Die Software unterstützt die Modellierung komplexer Formen mittels parametrischer Eingabe, was den effizienten Entwurf von Brückenträgern und anderen Hohlprofilen erleichtert.
