21. November 2022
036074
Kragarm mit Stegöffnung in I-Profil-Oberflächen

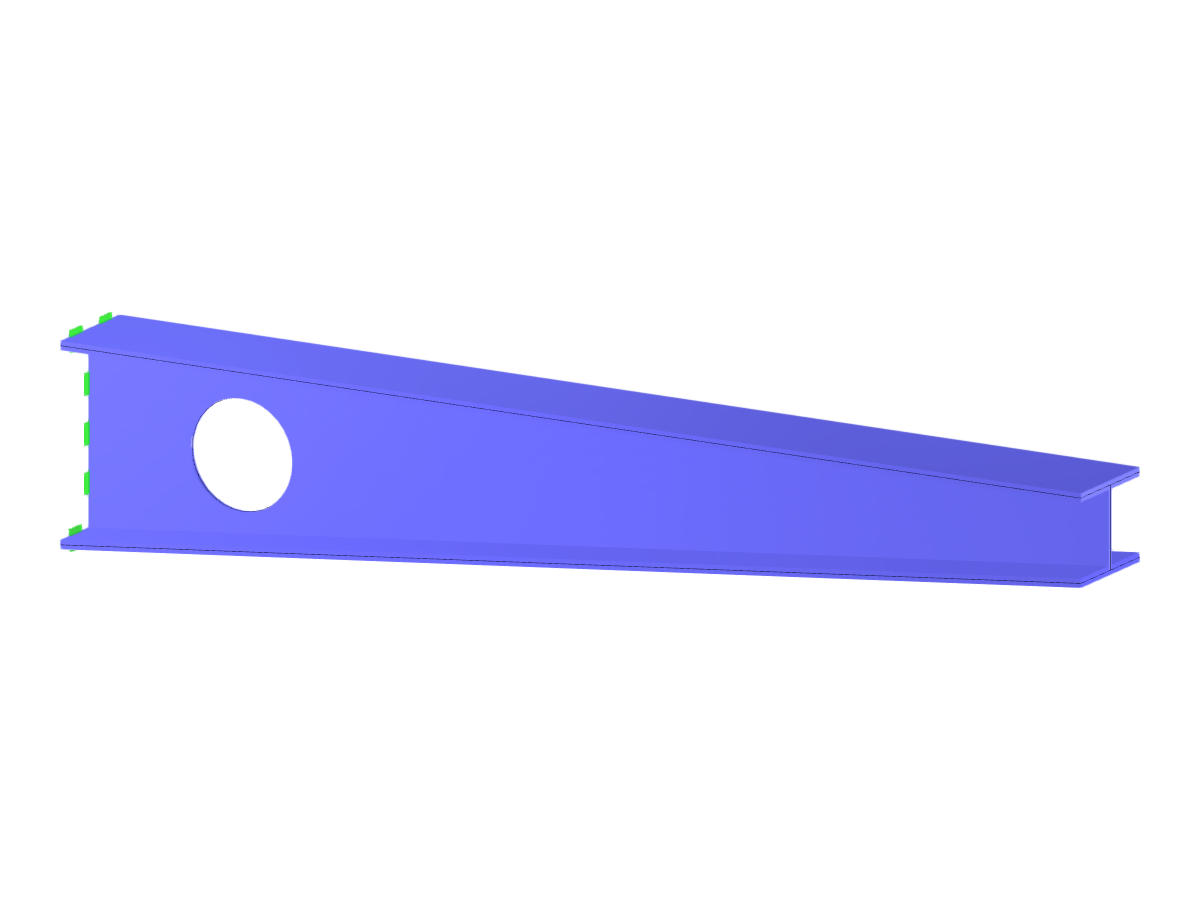

Ein Kragarmmodell mit einem I-Profil und einer Stegöffnung, dargestellt in einem Flächenmodell, das die Geometrie und Bemessungsdetails zeigt.
Die Abbildung zeigt einen Kragträger, der mit Flächenelementen und einem ausgeprägten I-Profil-Querschnitt konstruiert wurde. Auffällig ist eine strategisch im Steg des Trägers platzierte Öffnung, die die strukturelle Integrität und die Lastverteilung beeinflussen könnte. Das Modell demonstriert effektiv die Anwendung fortschrittlicher Flächenmodellierungstechniken im konstruktiven Ingenieurbau zur Optimierung von Design und Funktionalität.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 13 |
| Anzahl Linien | 17 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 5 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,138 t |
| Abmessungen (metrisch) | 2,000 x 0,350 x 0,200 m |
| Abmessungen (imperial) | 6.56 x 1.15 x 0.66 feet |
