Analyse des elliptischen Flächenmodells

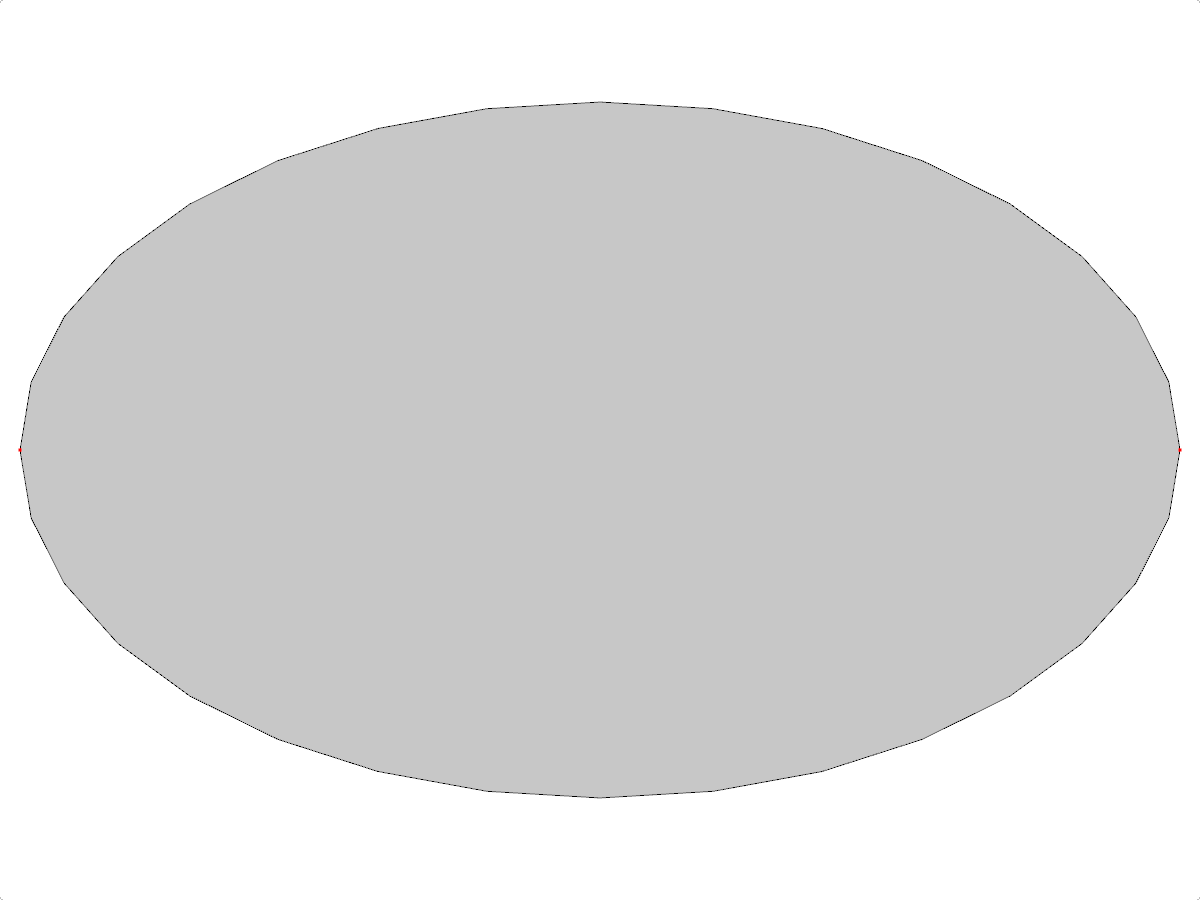

Eine elliptisch geformte Strukturfläche, dargestellt mit analytischen Diagrammdetails.
Das Bild zeigt eine ellipsenförmige Fläche, die in einem Statikmodell verwendet wird. Es veranschaulicht die geometrische Konfiguration und die Darstellung analytischer Daten, wie sie typischerweise in der Konstruktionsbemessung und Planung verwendet werden. Das Bild hebt die strukturelle Integrität und potenzielle Spannungspunkte oder Lastangriffspunkte auf der Fläche hervor. Diese Visualisierung ist oft Teil einer ingenieurtechnischen Softwareanalyse zur Bewertung der Effektivität von Entwürfen.
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 11,781 t |
| Abmessungen (metrisch) | 10,000 x 0,000 x 6,000 m |
| Abmessungen (imperial) | 32.81 x 0 x 19.69 feet |
